超透明PSU--概述:電線電纜級(jí)PSU--聚醚砜PSU和相關(guān)高溫?zé)崴懿牧希ㄈ纾壕勖秧繛V芯（PESU）及聚亞基砜（PPSU）不僅具有高硬度、高強(qiáng)度、優(yōu)良的抗水解性能，同時(shí)在各種溫度下仍可其保持良好性能。它們體現(xiàn)出耐化學(xué)品和透明度的良好結(jié)合。憑借如此卓越的性能，聚醚砜無疑比其它工程塑料擁有更為廣泛的應(yīng)用范圍。聚醚砜可耐受持續(xù)超過200度的高溫。更重要的是，該材料具有良好的空間穩(wěn)定性，且低蠕變性更加顯著，同時(shí)可通過纖維增強(qiáng)來提高性能。聚砜與聚醚砜類似，擁有抗化學(xué)性和抗水解性，且更加耐熱。雖然聚醚醚酮相比聚亞基砜具有更出色的耐高溫性能，但在溫度變化下聚亞基砜展現(xiàn)出了更好的穩(wěn)定性。舉例而言，它們即使在極高的溫度下也具有非凡的拉伸強(qiáng)度。除汽車、電子電器外，它們還擁有非常廣泛的應(yīng)用范圍，就其它塑料而言，它們應(yīng)歸于“綜合性材料”或“其它”類別中。

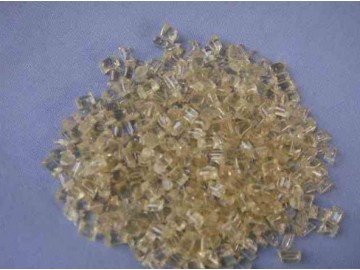

超透明PSU--性能:PSU是透明或微帶琥珀色的非晶態(tài)線性高聚物，無氣味，透光率90%以上，折光率為1.663，吸水率為0.22%，密度為1.24g/cm3，成型收縮率為0.7%。PSU力學(xué)性能的特點(diǎn)是抗蠕變能力很強(qiáng)，尺寸穩(wěn)定性很高，隨溫度升高力學(xué)性能的下降幅度很小。PSU力學(xué)性能的缺點(diǎn)是抗疲勞性差，疲勞強(qiáng)度和壽命不如POM和PA，相對(duì)疲勞強(qiáng)度低于POM和PA，分別是POM的1/4和PA的1/3，不適宜應(yīng)用在承受頻繁重復(fù)載荷或周期性載荷的環(huán)境中。此外，PSU還易出現(xiàn)內(nèi)應(yīng)力開裂現(xiàn)象。PSU的耐熱性高，Tg為190℃，熱變形溫度為175℃，維卡軟化溫度為188℃，馬丁耐熱156℃，可在-100～l50℃范圍內(nèi)長(zhǎng)期使用，PSU的耐熱性優(yōu)于POM，PC，PPO，PA等工程塑料，PSU的熱穩(wěn)定性很好，如在150℃經(jīng)2年的熱老化后，拉伸屈服強(qiáng)度和熱變形溫度不僅不會(huì)降低，反而有所上升，這可能與出現(xiàn)少量交聯(lián)有關(guān)，而沖擊強(qiáng)度仍可保持55%，在空氣中直到420℃以上才開始出現(xiàn)熱降解。PSU在-100～190℃，60～106Hz及潮濕環(huán)境中均具有優(yōu)良的電絕緣性和介電性，這比PC，PPO，POM等塑料要好。室溫PSU的化學(xué)穩(wěn)定性較好，對(duì)無機(jī)酸、堿、鹽的溶液很穩(wěn)定，對(duì)洗滌劑和烴類也很穩(wěn)定。但會(huì)受某些極性溶劑如酮類。鹵代烴類的作用而溶脹、溶解或開裂，這是它性能不足之處，由于PSU分子鏈中含有大量的環(huán)和二砜基，使其可吸收大量輻射能而不致被破壞，因此耐輻射性好。

超透明PSU--應(yīng)用:PSU可代替玻璃及不銹鋼制品用于制造蒸汽餐盤、咖啡盛器、微波烹調(diào)器、牛奶及農(nóng)產(chǎn)品盛器，蛋炊具及擠奶器部件、飲料和食品分配器等產(chǎn)品。PSU為無毒制品，可制成反復(fù)與食品接觸的用具。PSU作為透明新材料，耐熱水、水解穩(wěn)定性優(yōu)于其他任何一種熱塑性塑料，故可用于制作咖啡壺等；在衛(wèi)生及醫(yī)療器械方面， PSU可用于制作外科手術(shù)盤、噴霧器、加濕器、接觸透鏡夾具、流量控制器、器械罩、牙科器械、液體容器、起搏器、呼吸器和實(shí)驗(yàn)室器械等。PSU用于制作各種醫(yī)療制品較玻璃制品成本低，而且不易破裂，故可用于儀器外殼，齒科儀器，心瓣盒，刀片清理系統(tǒng)，軟接觸鏡片的成型盒，微型過濾器，滲析膜等。PSU還可用于鑲牙，其粘接強(qiáng)度比丙烯酸高一倍；在日用品方面，PSU可用于制作加濕器、吹風(fēng)機(jī)、服裝汽蒸、照相機(jī)盒，放映機(jī)元器件等耐熱、耐水解產(chǎn)品； 除此之外，PSU還可制造各種化工加工設(shè)備（如泵外罩、塔外保護(hù)層等）、食品加工設(shè)備、污染控制設(shè)備、奶制品加工設(shè)備及工程、建筑、化工用管道等。

超透明PSU--加工成型:聚砜PSU泡沫主要用于電氣電子領(lǐng)域作絕緣材料用。美國(guó)公司有泡沫級(jí)PSU，該品級(jí)含有l(wèi)%（質(zhì)量分?jǐn)?shù)）顏料作為成核劑，可改進(jìn)阻燃性，有良好的彎曲強(qiáng)度和彎曲模量。國(guó)內(nèi)雖沒有泡沫級(jí)PSU樹脂牌號(hào)，但國(guó)內(nèi)生產(chǎn)的聚砜PSU樹脂多數(shù)是低黏度樹脂，應(yīng)該說是可以發(fā)泡的。聚砜PSU發(fā)泡體的制備方法有擠出發(fā)泡和在加壓下讓二氧化碳?xì)饨佑|聚砜PSU，二氧化碳?xì)鉂B透聚砜PSU樹脂。解除壓力后，使樹脂成型體在開始發(fā)泡溫度以上和在樹脂Tg以下加熱發(fā)泡，冷卻樹脂發(fā)泡體。得到泡孔直徑均勻的、表面平滑的樹脂發(fā)泡體，聚砜PSU的擠出發(fā)泡是將有機(jī)溶劑系發(fā)泡劑添加到聚砜樹脂中，在開始發(fā)泡溫度以上和樹脂Tg以下溫度范圍內(nèi)擠出發(fā)泡，這樣可以制得壁厚的發(fā)泡體。將發(fā)泡性聚砜PSU組合物加到螺桿直徑為40mm、L/D為18的擠出機(jī)中，控制加熱段溫度為110℃，壓縮段和計(jì)量段的溫度分別為150℃、170℃。以6.lkg/h的擠出速度擠出。從附加在擠出機(jī)前端開口間隙為0.804mm、開口幅度為5.2mm的細(xì)長(zhǎng)裂口狀小孔中吐出到大氣中發(fā)泡。用連接在小孔前端的板狀模型成型。這里發(fā)泡溫度為160-190℃，發(fā)泡倍數(shù)約50倍，制得無空隙的、表面無凸凹和皺紋的優(yōu)良發(fā)泡體。聚砜PSU屬于電鍍性能好的特種樹脂，一般采用用礦物填充的聚砜PSU和ABS改性的聚砜?jī)煞N樹脂，例如，Udel@ P-650和MindelA-630兩種牌號(hào)的PSU樹脂就是常用的電鍍樹脂牌號(hào)。聚砜PSU塑料電鍍整個(gè)工藝包括粗化和電鍍兩個(gè)部分。①粗化方法  機(jī)械粗化法有噴砂處理法、濕式噴砂法和滾磨法。滾磨法只適用于較小而又形狀簡(jiǎn)單的制品。將PSU塑料制品與適當(dāng)?shù)哪チ匣旌显谝黄?，放人輥筒中滾磨，以獲得粗化效果。② 電鍍 聚砜PSU塑料電鍍可用高溫鍍鎳法電鍍，此法可提高沉積速度和覆蓋效率。

因超透明PSU不成熟的成型技術(shù)會(huì)使產(chǎn)品性能降低,或成型后達(dá)不到制品要求,因此本公司有數(shù)名專業(yè)從事化學(xué)工業(yè)技術(shù)的人員為顧客解決加工成型中的技術(shù)難題! 另本公司出售超透明PSU的其他類型，我們有化學(xué)工程師為你解決樹脂挑料，成型難等問題!出售超透明PSU、高粘度PSU、耐低溫PSU、尺寸穩(wěn)定PSU、抗紫外線PSU、耐高溫PSU、食品級(jí)PSU.我們直接從廠家提貨,屬一級(jí)總代理級(jí)有限公司,貨源穩(wěn)定,品種齊全.價(jià)格優(yōu)惠.電話-- 鄧生 13650119908
