產品特點:

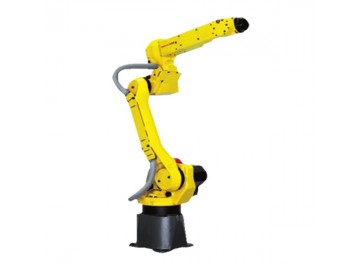

FANUC M-20iA/12L是電纜內置式小型點焊機器人?？梢愿鶕?jù)不同的用途，從以下機型中進行選擇。M-20iA:標準型、長臂型 （12L)。
（1）通過采用高剛性的手臂和先進的伺服技術，提高了加減速性能，縮短了拌勻時間，從而實現了高生產率。
（2）手腕采用了獨特的驅動機構，從而實現了苗條的電纜內置式手腕。
（3）機器人手腕部工具用電纜不僅被裝載在維護性能良好的單側懸臂上，還可以選用電纜線專用軟導管。
（4）因為實現了機器人手腕部工具用電纜位置的穩定性，所以可以使用ROBOGUIDE（選項）進行脫機示教，從而大幅度削減示教時間。
（5）通過和iRVISion（內置視覺功能）或力覺傳感器進行配套使用，可以使用各種新的智能化功能。
|
項目 |
規格 |
||
|
M-20iA |
M-20iA/12L |
||
|
控制軸數 |
6軸（J1、J2、J3、J4、J5、J6） |
||
|
可達半徑 |
1811mm |
2009mm |
|
|
安裝方式（注釋1） |
地面安裝、吊頂安裝、傾斜角安裝 |
||
|
動 作 范
圍 |
J1軸旋轉 |
340°/370°（選項）（195°/s） |
340°/370°（選項）（200°/s） |
|
J2軸旋轉 |
260°（175°/s） |
||
|
J3軸旋轉 |
458°（180°/s） |
460°（190°/s） |
|
|
J4軸手腕旋轉 |
400°（360°/s） |
400°（430°/s） |
|
|
J5軸手腕擺動 |
360°（360°/s） |
360°（430°/s） |
|
|
J6軸手腕旋轉 |
900°（550°/s） |
900°（630°/s） |
|
|
高 速 度
|
J1軸旋轉 |
5.93rad/6.45rad（選項（3.40rad/s） |
5.93rad/6.45rad（選項（3.49rad/s） |
|
J2軸旋轉 |
4.54rad（3.05rad/s） |
||
|
J3軸旋轉 |
8.00rad（3.14rad/s） |
8.04rad（3.32rad/s） |
|
|
J4軸手腕旋轉 |
6.98rad（6.28rad/s） |
6.98rad（7.50rad/s） |
|
|
J5軸手腕擺動 |
6.28rad（6.28rad/s） |
6.28rad（7.50rad/s） |
|
|
J6軸手腕旋轉 |
15.71rad（9.60rad/s） |
15.71rad（11.0rad/s） |
|
|
手腕部可搬運質量 |
20kg |
12kg |
|
|
手腕 允許 負載 轉矩 |
J4軸 |
44.0N·m |
22.0N·m |
|
J5軸 |
44.0N·m |
22.0N·m |
|
|
J6軸 |
22N·m |
9.8N·m |
|
|
手腕 允許 負載 轉動 慣量 |
J4軸 |
1.04kg·m2 |
0.65kg·m2 |
|
J5軸 |
1.04kg·m2 |
0.65kg·m2 |
|
|
J6軸 |
0.28kg·m2 |
0.17kg·m2 |
|
|
重復定位精度 |
±0.08mm |
||
|
機器人質量 |
250kg |
||
|
安裝條件 |
環境溫度：0~45℃ 環境濕度：通常在75%RH以下 短期在95%以下（一個月內） 振動加速度：0.5G以下 |
||
