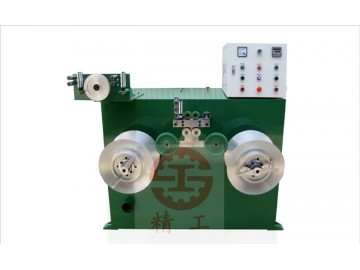

點擊圖片查看大圖交叉網狀雙軸成圈機
Cross reticulated double coiling machine
用途：
本機適用于“五”“六”類電纜及同軸電纜收線、打餅之用，適用于國家線纜包裝之規定，同時符合UL標準中規定的包裝要求，線圈為八字辮子狀?？膳c押出機儲線架連動收線及單動收線。
性能特征：
網狀線餅是當前國內、外熱門的電線、電纜成圈形式。本機是本廠應客戶要求成過急并結合我國國情而設計研制的，其結構簡單，性能可靠，經濟實用，操作方便，投入市場以來深受用戶的歡迎。
技術參數 Technical parameter
|
電機功率 Power |
3HP |
|
排距方式 Method of row spacing |
通過轉盤和線軸調整 By rotate bobbin and wire bobbin adjustable |
|
排幅 Throw |
通過PIV調整 By PIV adjustable |
|
收線長度Take-up length |
305m |
|
收線軸 Take-up spool |
外徑φ400mmx外寬340mmx內寬200mmx筒徑φ188mm Outer diameterφ400×Outer width340×inner width200×barrel diameterφ188 (mm) |
|
計米器 Meter counter |
米數計可設定數前2米報警，米數計有米到停機裝置及米數自動回零 Meter counter can setting valve before 2m alarm, meter counter have arrived meter shut-down and automatic go zero |
|
剎車離合方式 Method of brake and clutch |
電磁離合器 Electromagnetic clutch |
|
機器尺寸 Machine size |
(L)1200mm x (W)800mm x (H)900mm |
|
重量 Weight |
|
性能特征：
使用網絡線CAT5、CAT5e、CAT6線卷繞成空心卷，并可留出線孔。操作介面采用人機介面?？蛻?hù)必須提供線卷尺寸及包裝紙箱尺寸，由本公司研判治具是否適用。本機如能提供線卷尺寸及包裝箱尺寸，則使用性能更佳。
Performance and features:
Used the network wire CAT5, CAT5e, CAT6 wire winding into hollow, and can be keep wire holes. Operation interface using human-machine interface.The customer must provide wire coil size and packaging carton size by our company to analyze the jig is application or not.If you can provide the coil size and packaging carton size, use performance is better.
技術參數 Technical parameter
|
型 號Model |
高 度Height |
外 徑 Outer diameter |
內 徑 Inner diameter |
線 徑Cable Dia |
轉 速 Speed |
氣動式Pneumatic |
|
JG-2540 |
250mm |
400mm |
180mm |
0.8-6mm |
250rpm |
否 yes |
|
JG-2540P |
250mm |
400mm |
180mm |
1-12mm |
250rpm |
是 no |
上海精工新產品介紹
上海精工高登線纜設備有限公司秉承多年研發設計經驗和技術人才儲備，現強勢推出：X-ETFE高溫串?dāng)D生產線、FEP高壓氮?dú)馕锢戆l(fā)泡生產線、懸臂單絞成纜機、雙絞成纜機、Φ0.16極細鐵氟龍押出機、AFR航空導線繞包機、燒結機、臥式數控雙層繞包機、化學、物理發泡押出機、網絡線設備整規劃、大截面尼龍雙層共押出機、螺旋彈簧電纜設備、柔性軋紋防火電纜設備、變壓器行業的換位導線生產線和光纖復合架空地線(OPGW)生產線、城市智能停車設備。
專為企業解決整體方案：
專注航天軍工高溫導線生產線、海洋裝備電纜生產線、汽車電線專用生產線、高頻數據專用生產線、大數據網絡專用生產線、極細同軸專用生產線、電梯電纜專用生產線、大截面尼龍電纜生產線、彈簧螺旋電纜專用設備生產線等。
愿為您的企業增加新品種、新產品、新市場！
聯系人：曾先生：13918677138. QQ：1817934813 電話：021-56751872 傳真：021-56569238網址： www.sh-jgjx.com 微信號：shjggd 歡迎光臨！
