施耐德ATV21 變頻器

ATV 21 變頻器是用于功率范圍在 0.75 kW 與 75 kW 的 3 相異步電機的變頻器。

本變頻器針供熱、通風和空氣調節 (HVAC) 的先進應用而設計：

b 通風

b 空氣調節

b 水泵

ATV 21 通過下列途徑顯著提高了建筑的管理：

b 節能效果明顯

b 通過減少閥門與流量控制閘簡化了電路

b 減少噪音污染

b 為設備調節提供了靈活性與舒適度

ATV 21 變頻器設計時就保證了電磁兼容性以及減少諧波電流。

不同的設計版本使其能夠通過提供具有如下優點的 EMC A 類或 B 類濾波器來減少安

裝成本：

b 結構更加緊湊

b 簡化了接線，從而降低了成本

由于 ATV 21 變頻器提供了多種通信卡，因此可以很容易地集成到建筑管理系統中：

b LONWORKS

b BACnet

b METASYSN2

b APOGEE FLN

ATV 21 變頻器能夠使應用立即運行，并允許通過 “快速菜單”迅速改變設置。

ATV 21 變頻器集成了應用所需的所有功能：

b 節能比，平方電壓 / 頻率比

b 帶有速度檢測的旋轉載荷自動獲取

b 按照速度自適應電流限幅

b 通過調整開關頻率 ( 在運行期間可高設置為 16 kHz) 來抑制噪聲和共振。

b 預置速度

b 集成的 PID 調節器，帶有預置 PID 給定值與自動 / 手動 ( “Auto/Man.” ) 模式

b 電流表與運行計時表

b 使用 LOC/REM 鍵切換命令通道 ( 給定與命令 )

b 休眠 / 喚醒功能

b 自適應斜坡

b 斜坡切換

b 基準標定與限制

b 2 個電機參數切換

ATV 21 變頻器集成了應用所需的所有保護功能：

b 電機與變頻器熱保護， PTC 熱探頭管理

b 在連續運行時對過載和過電流進行保護

b 通過跳變頻率功能對機器進行機械保護

b 通過欠載、過載檢測來對裝置進行保護

b 通過多故障管理和可配置報警來進行保護

通過故障禁止、運行方向和可配置參數的強制運行功能來保證裝置的安全性。

應用

通風應用

空氣調節應用

水泵應用

功能

專為水泵和通風應用設計的功能

保護功能

安全功能

TV 21 變頻器有一個集成的 “7 段”顯示終端，此終端用于識別和確定有效命令通

道 ( 運行命令和速度給定 )。

此終端也能夠：

b 直接訪問近修改的五個參數

b 在菜單中返回不同類別的出廠設置參數

b 備份自定義配置

ATV 21 變頻器通過 “快速菜單”提供了一種快速設置功能，包括設備所需的 10 個

關鍵參數 ( 加速、減速、電機參數等 )。

靈活性與用戶友好性

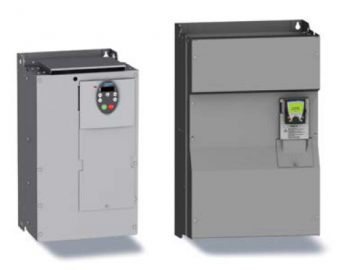

ATV 21HD22N4 ATV 21H075M3X

ATV 21WD18N4,

ATV 21WD18N4C

ATV 21W075N4,

ATV 21W075N4C

全方位的供貨

ATV 21 系列變頻器通過使用下列類型電源，將整個系列的電機功率額定值擴展為

0.75 kW 至 75 kW：

b 3 相 200...240 V， 0.75 kW 至 30 kW， UL 類型 1/IP 20， (ATV 21HpppM3X)

b 3 相 380...480 V， 0.75 kW 至 75 kW， UL 類型 1/IP 20， (ATV 21HpppN4)

b 3 相 380...480 V， 0.75 kW 至 75 kW， IP 54， (ATV 21WpppN4C)

ATV 21 變頻器集成了 Modbus 協議，并作為標準，同時具有多種功能。加上提供的

通信卡 (LONWORKS、 METASYS N2、 APOGEE FLN 與 BACnet)，使 ATV 21 成為建

筑市場 (HVAC) 理想的變頻器。

整個系列符合國際標準 IEC/EN 61800-5-1， IEC/EN 61800-2， IEC/EN 61800-3，已經

通過 UL、 CSA、 DNV、 C-Tick、 NOM 117 以及 GOST 認證，并且滿足環境保護

(RoHS、 WEEE 等 ) 以及歐洲控制發放 e 標記的規范要求。

電磁兼容性 EMC

ATV 21pppN4 變頻器中安裝了 EMC 濾波器，符合 EMC 要求的條件，使得機器的安

裝得到簡化，并提供了確保機器滿足 e 標記需求的非常經濟的方法。

ATV 21WpppN4C 變頻器集成了 B 類 EMC 濾波器，使其能夠滿足 EN 55011 (B 類 1 組

) 與 IEC/EN 61800-3 (C1 類 ) 標準的要求。

ATV 21HpppM3X 變頻器設計時不帶 EMC 濾波器。濾波器可作為選件使用由用戶自

行安裝，以降低輻射等級。

使用專利的低諧波的技術， ATV 21 變頻器直接起動就可以將諧波電流限制在

35％以內且沒有干擾，因此沒有必要添加任何選件抑止諧波電流 (THDI)   (1)。

此 THDI 值遠遠小于 IEC61800-3-12 草案標準規定的 48%。 ATV 21 變頻器就不需要

添加線路電抗器或直流電抗器，從而降低了成本。
