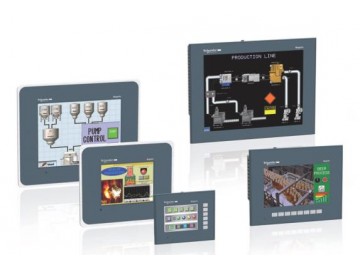

圖形觸摸屏 (Magelis GTO) 觸摸屏面板產品包括：

b 8種TFT彩色觸摸屏系列系列，5種尺寸可供選擇：

v 3.5"

v 5.7"

v 7"：7寬屏和7.5" (正面尺寸相同)

v 10.4"

v 12.1"

b 3種TFT彩色不銹鋼觸摸屏系列，5種尺寸可供選擇：

v 5.7"

v 10.4"

v 12.1"

正面采用不銹鋼框架，專用于惡劣環境中的應用(食品飲料和制藥)。

運行

Magelis GTO圖形終端采用優化的信息和通信技術，這些技術根據型號包括：

b 通信 (嵌入式以太網、多鏈路、Web服務器和FTP、電子郵件)

b 數據外部存儲 (SD存儲卡和USB記憶棒)，用于存儲生產數據和備份應用程序

b 外設管理：打印機、條碼閱讀器等

這些終端提供主要針對各種客戶應用而設計的出色的技術性能水平。

環境

Magelis GTO優化系列的設計依照多種標準、認證和要求進行：

b 標準：EN 61131-2、61000-6-2和UL508。

b 認證：

v  e、C-tick、GOST-R、KCC

v Atex和UL危險地點

v 船舶認證

b 工作溫度：高55°C

b 保護等級 (依據IEC 60529)：

v 標準型產品為IP 65

v 配用蓋板、用于惡劣環境的標準型產品為IP 67 (見第20頁附件)

v “不銹鋼”型產品為IP 66K

b 耐受高壓清潔 (符合DIN 40050-9)：“不銹鋼”型產品高為10 bar。

功能

Magelis GTO圖形觸摸屏提供以下功能：

b 支持8種動畫的效果(觸摸點擊、顏色改變、填充、移動、旋轉、尺寸、可見性和

數值顯示)

b 數字和字母數字值的顯示、修改

b 當前日期和時間顯示

b 帶有日志記錄的實時和歷史趨勢曲線

b 報警顯示、報警日志和報警群組管理

b 多窗口管理

b 由操作人員啟動的頁面調用

b 多語言應用程序管理 (同時可有10種語言)

b 配方管理

b 通過Java腳本進行數據處理

b 在SD卡或USB記憶棒形式的外部應用程序存儲卡上存儲應用程序和日志

b 串口打印機、條碼閱讀器的管理

架構和通信

Magelis GTO系列集成在MachineStruxure TM  (1) 自動化解決方案內，這樣可幫助機

器制造商 快速設計出優化的機器 (在成本和能效方面) 。

MachineStruxure TM  解決方案基于高性能的控制平臺和一個統一的軟件

包：SoMachine。SoMachine可實現對機器的開發、試運行和編程。SoMachine 3.1版

可使用Vijeo Designer V6.1軟件對Magelis GTO系列中的終端進行編程。

Magelis GTO圖形觸摸屏針對PlantStruxure TM  (2) 和MachineStruxure TM  (1) 架構及

Transparent Ready設備 (Web與以太網TCP/IP技術結合) 進行設計。因此，所有帶有

以太網端口的面板均具備一個用于數據文件傳輸?shù)膬?nèi)建FTP服務器和用于從PC上以

因特網瀏覽器遠程訪問面板應用程序的Web Gate (Web門) 功能。

Vijeo Designer還允許在Magelis圖形終端上瀏覽HTML頁面和發送電子郵件。
