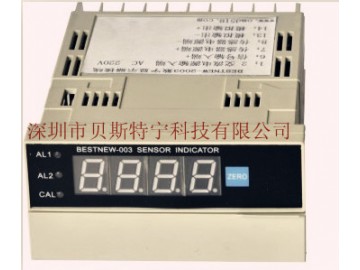

BESTNEW-003數字顯示器是專為導電塑料位移傳感器配套而設計的一種數字顯示器。具有任意值零功能?？蛇x擇2點定值控制輸出模擬信號輸出（4-20MA；0-10V；0-5V）。

1、顯示量程：1000,1500.2000,2500,3000,4000,5000，6000,7000,8000。

2、顯示分辨率：1/2/5可選。

3、內部分辨率：1/3200

4、小數點：0。0；0。00可選。

5、控制輸出：2個設定點。AC   220V  3A

6、模擬輸出：4-20mA；0-10V；0-5V可選。需在訂貨選定。

7、顯示：雙4位  LED。

8、顯示精度 0,。  05℅F。  S

9、外形：48×96×112mm

10、電源：AC  220V

鍵盤：

   BESTNEW-003數字顯示器有5個按鍵：

ZERO：置零鍵，可以將當前顯示數置零，而顯示測量差值。

CAL：校正鍵。

SET：設置鍵，所有設置/校正參數的更改必須通過SET鍵進行。

   ：設置數據值加1。

< ：設置數據位選擇。

 參數的設置：

  按SET鍵后放開，副顯示窗口數置閃爍，繼續按住SET鍵直到主顯示窗口C1小時松開，此時主顯示窗顯示提示符，副顯示窗顯示設置參數。

主顯示       C1

副顯示       3000

C1表示顯示量程，若需更改則 按   選擇，確定后按SET鍵確認。顯示器顯示：

主顯示       C2

副顯示       1（或2或5）

C2表示顯示分辨率，顯示器的顯示精度=C1/C2應小于或等于1/3000，因位移傳感器的精度在0。1～0。05%F。S左右，過高的顯示精度并沒有實際意義，反而會出現顯示不穩定的現象。

C2的參數同樣用    選擇。確認后按SET進入下一步。

以下參數用     鍵增加數字，用<鍵選擇要修改參數的位置，用SET鍵確認修改的參數。

AL1:       上限控制值（訂貨時說明）

AL2：      下限控制值（訂貨時說明）

Ld：動態值（當測量值在控制值附近擺動時輸出繼電器會頻繁轉換，設置動態值后，顯示器將以控制值為中心，動態值為控制范圍進行控制，以控制繼電器的頻繁轉換。）

Ld：值一般小于3。

E-SC：工作狀態固定為1。

P：比例帶。

I：積分時間。

d：微分時間。

OL：PId的大輸出幅度

PO:傳感器損壞時的輸出

OFF:鍵盤鎖     為1時禁止鍵盤操作。

接線：

     BESTNEW數字顯示器后面板如下：

11          12 13 14 15 16 17 18 19 20

       ※ ※ ※                           ※ ※ ※ ※   ※ ※ ※

※ ※ ※ ※ ※ ※ ※   ※ ※ ※

1   2   3   4   5   6    7   8    9 10

下層接線端為1～10，上層接線端為11～20。單顯示型儀表無上層接線端。

1和2為AC220V輸入端。

6：移傳感器信號輸出端。

7：位移傳感器電源+。

8：位移傳感器電源-。

18：下限繼電器A,高于下限值時18；19腳閉合。

19：下限繼電器公共端。

20：下限繼電器B，低于下限值時，19；20腳閉合。

15：上限繼電器A，低于上限值時，15；16腳閉合。

16：上限繼電器公共端。

17：上限繼電器B，高于上限值時，16；17腳閉合。

13：模擬輸出-

14：模擬輸出+

3;4;5;小數點選擇，3與4相連時顯示0。0；4與5相連時顯示0。00；不相連時，無小數點。

模擬輸出在出廠時已調節好，對應于測量量程。對于負測量值型顯示器并不能輸出相應的模擬信號。如：電流輸出值小是4 mA，電壓輸出小為0V，無負電壓輸出
