點擊圖片查看大圖江門磁粉離合器廠家 分切機專用配件 內殼旋轉 天機牌
磁粉離合器的工作原理大致是一樣的。采用圈靜止，雖然采用的是自然冷卻方式，由于在輸入旋轉端的外周部配置了散熱片及動作面，自然冷卻效果好優越性。它以磁粉為工作介質，以激磁電流為控制手段，達到控制制動或傳遞轉鉅的目的。其輸出轉鉅與激磁電流呈良好的線性關系而與轉速或滑差無關，并具有響應速度快結構簡單等優點。
磁粉離合器是一種性能優越的自動控制元件。它以磁粉為工作介質，借助磁粉間的結合力和磁粉與工作面間的摩檫力來傳遞轉矩。
磁粉離合器的特點
1、轉矩隨激磁電流成線性變化，轉矩控制范圍廣，控制精度高，輸出轉矩與轉速無關，可在主從動軸轉速同步或有轉速差下工作。2、結合平穩，動作迅速，響應快，控制功率?。s為輸出功率的1%），而且傳遞轉矩大。
3、從動部分轉動慣性小，結構簡單，重量輕，噪聲低。
4、具有恒轉矩特性，過載時有保護作用。
磁粉離合器主要用于接合頻率高，要求接合平穩，需要調節起動時間，或過載時能起安全保護作用及要求自動調節轉矩、轉速和保持恒轉矩的傳動系統。
更多關于磁粉離合器www.dgtianji.com
|

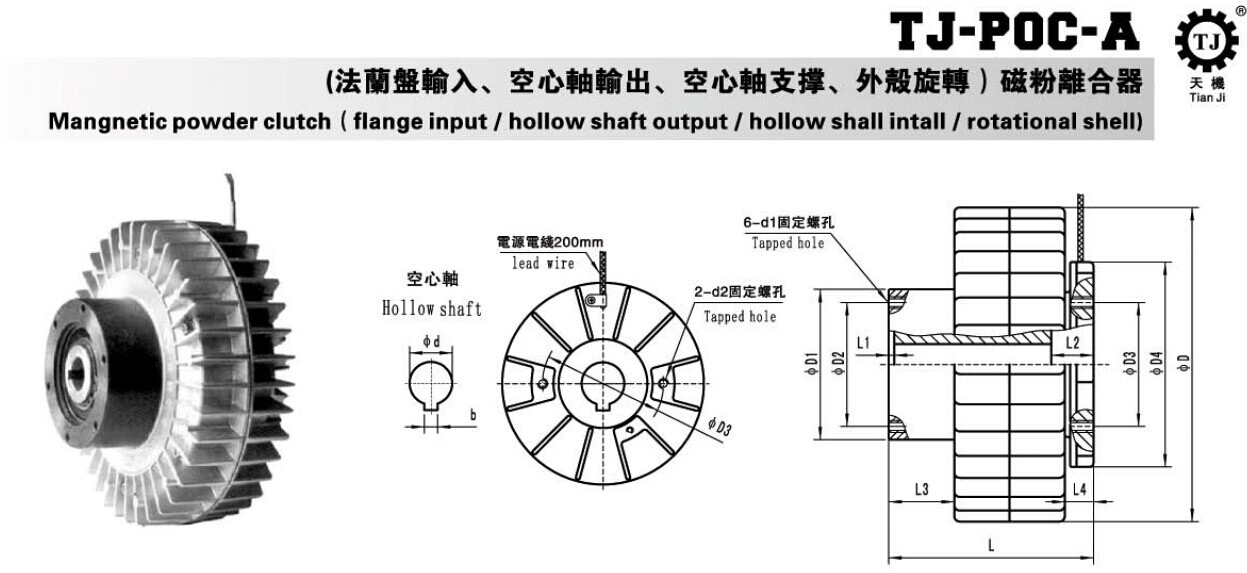

型 號TJ-POC-A |
0.6KG |
1.5 KG |
2.5 KG |
5 KG |
10 KG |
20 KG |
40 KG |
|
|
定格轉矩（N-m） |
6 |
12 |
25 |
50 |
100 |
200 |
400 |
|
|
電流（A） |
0.74 |
0.9 |
1.1 |
1.4 |
2.0 |
2.5 |
3.0 |
|
|
允許轉速（r/min） |
1800 |
1800 |
1800 |
1800 |
1800 |
1000 |
1000 |
|
|
功率（W） |
130 |
320 |
450 |
700 |
900 |
1900 |
2600 |
|
|
外形尺寸
|
D |
128 |
160 |
180 |
220 |
275 |
335 |
360 |
|
L |
86 |
103 |
119 |
150 |
166 |
198 |
258 |
|
|
空心軸聯結尺寸 |
d(h7) |
15 |
18 |
20 |
30 |
35 |
45 |
50 |
|
b(F8) |
4 |
5 |
6 |
8 |
10 |
14 |
14 |
|
|
L1 |
1 |
2 |
2 |
3 |
4 |
1 |
1 |
|
|
L2 |
21 |
25 |
26 |
31 |
32 |
45 |
50 |
|
|
L3 |
21 |
32 |
36 |
48 |
48 |
59 |
68 |
|
|
法蘭盤聯結尺寸 |
d1*深度 |
M6*10 |
M6*10 |
M6*10 |
M8*12 |
M10*18 |
M10*18 |
M10*18 |
|
D1(g7) |
70 |
80 |
90 |
110 |
125 |
160 |
160 |
|
|
D2 |
60 |
68 |
80 |
95 |
110 |
140 |
140 |
|
|
定子固定尺寸 |
D3 |
60 |
68 |
80 |
95 |
110 |
140 |
140 |
|
D4 |
82 |
96 |
114 |
150 |
176 |
200 |
200 |
|
|
L4 |
7 |
13 |
17 |
20 |
18 |
21 |
21 |
|
|
d2*深度 |
M4*8 |
M6*8 |
M6*8 |
M8*12 |
M10*18 |
M10*18 |
M10*18 |
|
咨詢熱線：13332688478 或 0769-85723598 盧小姐
微信公眾號：twtj1688
