一．產品特點及用途

　　聚氯乙烯絕緣和護套控制電纜適用于交流額定電壓為U0/U450/750V及以下控制,監控回路及保護線路等場合,作為電氣裝備之間的控制接線。
　　阻燃控制電纜的主要特點是不易著火或著火時延燃局限在一定范圍內,適用于對阻燃性能要求較高的場合。
　　耐火控制電纜的主要特點是電旨除了能在正常工作條件下傳輸電力外,電纜在著火燃燒時仍能保持一定時間的正常運行,適用于對耐火特性有要求的場合。
1.標題(產品名稱) KVV 3*0.75 KVV 3*1 KVV 3*1.5 KVV 3*2.5 KVV 3*4 KVV 3*6 KVV 4*0.75 KVV 4*1 KVV 4*1.5 KVV 43*2.5 KVV 4*4 KVV 3*6 KVV 5*0.75 KVV 5*1 KVV 5*1.5 KVV 5*2.5 KVV 5*4 KVV 5*6 KVV 6*0.75 KVV 6*1 KVV 6*1.5 KVV 6*2.5 KVV 6*4 KVV 6*6 KVV 7*0.75 KVV 7*1 KVV 7*1.5 KVV 7*2.5 KVV 7*4 KVV 7*6 KVV 8*0.75 KVV 8*1 KVV 8*1.5 KVV 8*2.5 KVV 8*4 KVV 8*6 KVV 10*0.75 KVV 10*1 KVV 10*1.5 KVV 10*2.5 KVV 10*4 KVV 10*6
KVV 12*0.75 KVV 12*1 KVV 12*1.5 KVV 12*2.5 KVV 12*4 KVV 12*6
KVV 14*0.75 KVV 14*1 KVV 14*1.5 KVV 14*2.5 KVV 14*4 KVV 14*6
KVV 16*0.75 KVV 16*1 KVV 16*1.5 KVV 16*2.5 KVV 16*4 KVV 16*6
KVV 19*0.75 KVV 19*1 KVV 19*1.5 KVV 19*2.5 KVV 19*4 KVV 19*6
KVV 24*0.75 KVV 24*1 KVV 24*1.5 KVV 24*2.5 KVV 24*4 KVV 24*6
KVV 30*0.75 KVV 30*1 KVV 30*1.5 KVV 30*2.5 KVV 30*4 KVV 30*6
KVV 37*0.75 KVV 37*1 KVV 37*1.5 KVV 37*2.5 KVV 37*4 KVV 37*6
KVV 44*0.75 KVV 44*1 KVV 44*1.5 KVV 44*2.5 KVV 44*4 KVV 44*6
KVV 48*0.75 KVV 48*1 KVV 48*1.5 KVV 48*2.5 KVV 48*4 KVV 48*6
KVV 52*0.75 KVV 52*1 KVV 52*1.5 KVV 52*2.5 KVV 52*4 KVV 52*6
KVV 61*0.75 KVV 61*1 KVV 61*1.5 KVV 61*2.5 KVV 61*4 KVV 61*6

二,產品標準
　　本產品按GB9330-88標準組織生產,還可按用戶要求的其它標準生產。
　　阻燃型電纜除按上述標準外,其阻燃性能按GB12666.5或IEC332-3標準規定分成A,B,C三種不同的阻燃類別,A級類別的阻燃性能優,用戶可根據需要選用。
　　耐火型電纜的耐火性能按GB12666.6標準遠見定分成A,B二種不同的耐火類別（950°C-1000°C90mim,750°C-800°C/90mim）,用戶可根據使用場合及要求選用。
三．產品型號
1. 普通型電纜型號

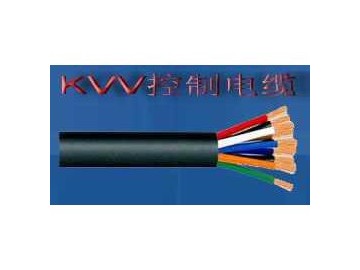

KVV-銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜
KVV22-銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜
2. 阻燃型電纜型號
在普通型控制電纜型號前加ZR
3. 耐火型電纜型號
在普通型控制電纜型號前加NH

四．產品使用特性
1, 額定電壓U0/U為450/750V。
2, 電纜導體的長期允許工作溫度為70°C
3, 電纜的敷設溫度應不低于00,推薦的允許彎曲半徑如下：
　　無鎧裝層的電纜,應不小于電旨外徑的6倍。
　　有鎧裝或銅帶屏蔽結構的電纜,應不小于電纜外徑的12倍。
