上海ABB變頻器維修常見故障
OVERCURRENT:過流。輸出電流過大。檢查和排除：
1.電機過載
2.加速時間過短（參數2202 ACCELER TIME 1（加速時間1）和2205 ACCELER TIME 2（加速時
間2））。
3.電機故障，電機電纜故障或接線錯誤。
DC OVERVOLT：直流過壓。中間回路DC電壓過高。檢查和排除：
1.輸入供電電源發生靜態或瞬態過壓。
2.減速時間過短（參數2203 DECELER TIME 1（減速時間1）和2206 ACCELER TIME 2（減速時間2））
3
.制動斬波器選型太小（如果有）。
4.確認過壓控制器處于正常工作狀態（使用參數2005）。
DEV OVERTEMP:散熱器過溫。溫度達到或超過極限值（R1~R4:115°C R5/R6:125°C）。
檢查和排除：
1.風扇故障。
2.空氣流通受阻。
3.散熱器積塵。
4.環境溫度過高。
5.電機負載過大。
SHORT CIRC:短路故障。檢查和排除：
1.電機電纜或電機短路。
2.供電電源擾動。
DC UNDERVOLT:中間回路DC電壓不足。檢查和排除：
1.供電電源缺相
2.熔斷器熔斷
3.主電源欠壓。
AI1LOSS:模擬輸入1丟失。檢查和排除：
1.模擬信號源及其接線
2.參數3021 AI1FLT LIMIT（AI 故障極限）的設置，并檢查3001AI< MIN FUNCTION（AI故障功能）。
MOT TEMP:電機過熱，基于傳動的估算或溫度反饋信號。檢查和排除：
1.檢查是否過載
2.調整用于估算的參數
3.檢查溫度傳感器和參數組35中的參數設置。
PANEL LOSS: 控制盤通訊丟失。檢測和排除：
1.通訊鏈路和接線。
2.參數 3002 PANEL COMM ERROR （控制盤丟失故障）。
3.參數組10 的參數：控制命令輸入和參數組 11 給定選擇 （ 傳動單元運行于REM （遠程）模式）。
MOTOR STALL:電機或工藝堵轉。檢測和排除：1.過載。
2.電機功率不夠。
3.參數 3010 ～ 3012。
EXTERNAL FLT 1:
外部故障報警對應的數字輸入激活。參見參數 3003 EXTERNAL FAULT 1 （外部故障1）。
EXTERNAL FLT 2:
第二外部故障報警對應的數字輸入激活。參見參數3004 EXTERNAL FAULT 2 （外部故障2）。
EARTH FAULT：可能在電機或電機電纜處檢測到的接地故障。傳動運行或停止的時候都監控接地故障。
傳動停止時接地故障檢測的靈敏度更高，并且能夠報告發生故障 的位置。檢查和排除：
1.檢查/ 排除進線接地故障。
2.保證電機電纜的長度沒有超過允許的大長度。
3.如果輸入電源是三角形連接，而且輸入功率電纜的電容很大, 則可能導致 傳動停止情況下的接地故障誤報。如果想要禁止傳動停止時的故障檢測 功能，使用參數3023 WIRING FAULT （接線故障）。要禁止所有的接地故障檢測功能，請使用參數3017.UNDERLOAD:電機負載低于期望值，
檢查以下兩項：
1.負載被斷開了。
2.參數3013UNDERLOAD FUNCTION（欠載功能）～ 3015 UNDERLOAD CURVE （欠載曲線）。THERM FAIL:內部故障。監測傳動的內部溫度熱敏電阻斷開或短路。請與本地 ABB 辦事 處聯系。
SUPPLY PHASEz:DC 回路的紋波電壓太高，
檢查以下兩項：
1.主電源缺相
2. 熔斷器熔斷
上海ABB變頻器服務中心
1、ABB變頻器維修- ACS300系列
ACS300變頻器經常會遇到開關電源損壞。變頻器開關電源采用近似UC3844功能的LT1244波形發生器集成塊，受工作電壓突變，以及開關電源所帶負載損壞，而導致此集成塊損壞時有發生，當使用較長年數，電解電容也到了它使用的年限，那用于濾波電容也就成了開關電源損壞直接原因。維修中會遇到ACS300變頻器整流橋經常損壞，因為選用國際整流器公司一款緊湊三相全橋整流器，體積和帶載電流都較小，散熱性能較差，使用一段時間后就會出現損壞。ACS300主控板發生故障幾率也是相當高，控制盤與主板之間通訊故障，主板CPU故障時有發生，維修此類故障有一定難度。ACS300選用了三菱IPM模塊，相對來說故障幾率較低，模塊損壞，只能更換，但更換前必須保證驅動電路完全正常。
2、ABB變頻器維修- ACS500系列
ACS500變頻器較常見故障有驅動厚膜損壞。此驅動厚膜已包含驅動電路，還包括短路檢測、IGBT模塊檢測、過流檢測等，具有良好保護功能。ACS500大功率模塊很少損壞。維修中遇到驅動厚膜損壞，在沒有配件情況下，只能對厚膜進行維修，厚膜元器件都焊接于陶瓷片上，散熱相當快，特別注意不要長時間把烙鐵加熱于元器件上，而導致器件損壞。受到使用時間限定，ACS500散熱風扇也會出現故障，常見現象是上電后只聽到“嗡嗡”聲音，但風扇不轉，這類軸流風扇的風扇線圈和軸承大多時候是好的，通常是偏轉電容發生故障，更換后就可以恢復正常。
3、ABB變頻器維修- ACS600系列
ACS600變頻器的性能、質量比較穩定，但受到周圍環境影響，參數設置不當，以及不正當操作，都有可能對變頻器造成損壞。當然，自然損壞也是每種電器產品不可避免的。與其它系列產品不同的是，ACS600變頻器采用了光纖通訊，大幅提高CPU板與I/O板之間通訊時間，但也有可能引起了“LINK or HWC”“PPCCLINK”這樣故障出現，這種故障出現與光纖損壞有較大的關系。“ PPCCLINK”故障是ACS600變頻器較常見故障，CPU板與I/O板損壞都有可能導致此故障出現。ACS600變頻器中同樣會遇到開關電源損壞，故障主要出現開關管上，開關管短路會導致用于限流的功率電阻燒壞。ACS600采用了智能化模塊，當負載故障，以及使用中一些問題都能導致模塊損壞。
4、ABB變頻器維修-日常維護
變頻器上電之前應先檢測周圍環境的溫度及濕度，溫度過高會導致變頻器過熱報警，嚴重時會直接導致變頻器功率器件損壞、電路短路；空氣過于潮濕會導致變頻器內部直接短路，在變頻器運行時要注意其冷卻系統是否正常。
ABB變頻器售后服務維修中心
上海四喜機電自動化科技有限公司專業從事工業自動化設備維修、保養、改造等相關技術服務?！ ?/span>
變頻器常見的故障為：
1. OC 過電流跳閘
2. OU 過電壓跳閘
3.Uu欠電壓跳閘
4. 過熱 5.輸出不平衡 6.過載 7.SC接地故障等。
本公司專業維修變頻器、伺服驅動器、PLC及直流調速器?？蔀榭蛻籼峁┟赓M檢測服務。
維修包括以下型號：S510 IP21系列變頻器ACS510-01-03A3-4 ACS510-01-04A1-4 ACS510-01-05A6-4 ACS510-01-07A2-4 ACS510-01-09A4-4 ACS510-01-012A-4 ACS510-01-017A-4 ACS510-01-025A-4 ACS510-01-031A-4 ACS510-01-038A-4 ACS510-01-046A-4 ACS510-01-045A-4 ACS510-01-060A-4 CS510-01-072A-4 ACS510-01-088A-4ACS510-01-096A-4 ACS510-01-125A-4 ACS510-01-124A-4 ACS510-01-157A-4 ACS510-01-180A-4 ACS510-01-195A-4ACS510 IP54系列變頻器ACS510-01-03A3-4+B055 ACS510-01-04A1-4+B055 ACS510-01-05A6-4+B055 ACS510-01-07A2-4+B055 ACS510-01-09A4-4+B055 ACS510-01-012A-4+B055 ACS510-01-017A-4+B055 ACS510-01-025A-4+B055 ACS510-01-031A-4+B055 ACS510-01-038A-4+B055 ACS510-01-046A-4+B055 ACS510-01-045A-4+B055 ACS510-01-060A-4+B055 ACS510-01-072A-4+B055 ACS510-01-088A-4+B055 ACS510-01-096A-4+B055 ACS510-01-125A-4+B055 ACS510-01-124A-4+B055 ACS510-01-157A-4+B055 ACS510-01-180A-4+B055 ACS510-01-195A-4+B055 ACS550 IP21系列變頻器ACS550-01-03A3-4 ACS550-01-04A1-4 ACS550-01-05A4-4 ACS550-01-06A9-4 ACS550-01-08A8-4 ACS550-01-012A-4 ACS550-01-015A-4 ACS550-01-023A-4 ACS550-01-031A-4 ACS550-01-038A-4 ACS550-01-045A-4 ACS550-01-044A-4 ACS550-01-059A-4 ACS550-01-072A-4 ACS550-01-087A-4 ACS550-01-096A-4 ACS550-01-125A-4 ACS550-01-124A-4 ACS550-01-157A-4 ACS550-01-180A-4 ACS550-01-195A-4 ACS550 IP54系列變頻器ACS550-01-03A3-4+B055 ACS550-01-04A1-4+B055 ACS550-01-05A4-4+B055 ACS550-01-06A9-4+B055 ACS550-01-08A8-4+B055 ACS550-01-012A-4+B055 ACS550-01-015A-4+B055 ACS550-01-023A-4+B055 ACS550-01-031A-4+B055 ACS550-01-038A-4+B055 ACS550-01-045A4+B055 ACS550-01-044A-4+B055 ACS550-01-059A-4+B055 ACS550-01-072A-4+B055 ACS550-01-087A-4+B055 ACS550-01-096A-4+B055 ACS550-01-125A-4+B055 ACS550-01-124A-4+B055 ACS550-01-157A-4+B055 ACS550-01-180A-4+B055 ACS550-01-195A-4+B055 ACS 800-01系列輸入電壓: 三相 AC380V...415V, 頻率: 50/60Hz
ABB ACS800變頻器常見型號：
ABB變頻器故障代碼4210
ABB變頻器故障代碼8110
ABB變頻器故障代碼5581
ABB變頻器故障代碼7114
ABB變頻器故障代碼7112
ABB變頻器故障代碼7510
ABB變頻器故障代碼3211
ABB變頻器故障代碼2330
ABB變頻器故障代碼7310
ABB變頻器故障代碼7302
ABB變頻器故障代碼7301
ABB變頻器故障代碼2212
ABB變頻器故障代碼3200
ABB變頻器故障代碼4290
ABB變頻器故障代碼2300
ABB變頻器故障代碼7121
ABB變頻器故障代碼4310
ABB變頻器故障代碼4312
ABB變頻器故障代碼4313
ABB變頻器故障代碼5300
ABB變頻器故障代碼5210
ABB變頻器故障代碼5482
ABB變頻器故障代碼4280
ABB變頻器故障代碼4380
ABB變頻器故障代碼4311
ABB變頻器故障代碼2312

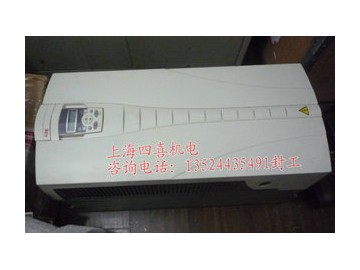

點擊圖片查看大圖
