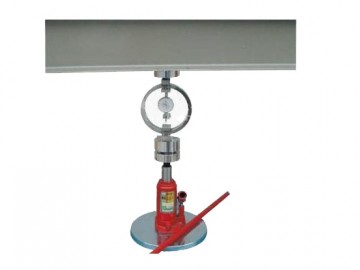

點擊圖片查看大圖適用于現場土基表面，通過承載板對土基逐級加載、卸載的方法，測出每級荷載下相應的土基回彈變形值，經過計算求得土基回彈模量。
技術參數
1、液壓千斤頂：80-100KN及球座
2、測力計：60KN
3、鋼性承載板：板厚20mm,直徑為Φ30cm，直徑兩端設有立柱和可以調整高度的支座
4、橫梁：1.5m
現場土基回彈測定儀使用說明：
1、用千斤頂開始加載，注視測力環或壓力表，至預壓0.05MPa、穩壓1min，使承載板與土基緊密接觸，同時檢查百分表的工作情況是否正常，然后放松千斤頂油門卸載，穩壓1min，將指針對零或記錄初始讀數。
2、測定土基的壓力－變形曲線。用千斤頂加載，采用逐級加載卸載法，用壓力表或測力環控制加載量，荷載小于0.1MPa時，每級增加0.02MPa，以后每級增加0.04MPa左右。為了使加載和計算方便，加載數值可適當調整為整數。每次加載至預定荷載后，穩定1min，立即讀記兩臺彎沉儀百分表數值，然后輕輕放開千斤頂油門卸載至0，待卸載穩定1min，后，再次讀數，每次卸載后百分表不再對零。當兩臺彎沉儀百分表讀數之差小于平均值的30%進，取平均值。如果超過30%，則應當重測，當回彈變形值超過1mm時，即可停止加載。
3、各級荷載的回彈變形和總變形，按以下方法計算：
回彈變形L=（加載后讀數平均值－卸載后讀數平均值）×調彎沉儀杠桿比
總變形L’=（加載后讀數平均值－加載初始前讀數平均值）×調彎沉儀杠桿比
4、測定汽車總影響量a。后一次加載卸載循環結束后，取走千斤頂，重新讀取百分表初讀數，然后將汽車開出10m以外，讀取終值數，兩只百分表的初、終讀數差之平均值乘彎沉儀杠桿比即為總影響量a。
5、在試驗點下取樣，測定材料含水量。
6、在緊靠試驗點旁邊的適當位置，用灌砂法或環刀法或其他方法測定土基的密度。
現場土基回彈測定儀注意事項：
1.每次使用后，應洗凈擦干。
2.非試驗人員不得使用本儀器。
3. 試驗在進行過程中不得離開或與人閑談。
4.應放置在無塵、無腐蝕常溫的環境中。
