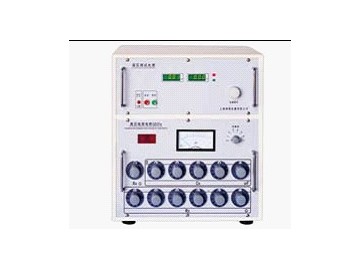

GCQS-37工頻介電常數及介質損耗測試儀
產品名稱：工頻介電常數及介質損耗測試儀
產品型號：GCQS-37
滿足標準：GB/T 1409-2006測量電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦方法
產品概述：
　　　　主要用于測量高壓工業絕緣材料的介質損失角的正切值及電容量。主要可以測量電容器、互感器、變壓器、絕緣紙、電容器薄膜等各種電工油及各種固體絕緣材料在工頻高壓下的介質損耗（tgδ）和電容量（ Cx），其測量線路采用“正接法”即測量對地絕緣的試品。由于電橋內附有一個2500KV的高壓電源及一臺高壓標準電容器，并將副橋和檢流計與高壓電橋有機的結合在一起，特別適應測量各類絕緣油和絕緣材料的介損（tgδ）及介電常數（ε）。    橋體本身帶有5kV/100pF標準電容，測量材料介損更為方便。    橋體內附電位跟蹤器及指另儀，外圍接線及少。    橋體采用了多樣化的介損測量線路。 技術參數：
　　　　測量范圍及誤差                在Cn＝100pF    R4＝3183.2（Ω）（即10K/π）時_
測量項目 測量范圍 測量誤差
電容量Cx 40pF--20000pF ±0.5% Cx±2pF
介質損耗tgδ 0～1 ±1.5％tgδx±1×10-4
             在Cn＝100pF    R4＝318.3（Ω）（即1K/π）時
測量項目 測量范圍 測量誤差
電容量Cx 4pF--2000pF ±0.5% Cx±2pF
介質損耗tgδ 0～0.1 ±1.5％tgδx±1×10-4
Cx＝R4×Cn/R3tgδ＝ω·Ｒ４·Ｃ４高壓電源技術特性電壓輸出：0～2500V/50Hz高壓電流輸出：0～20mA內置標準電容器電容量的名義值為100pFtgδ小于5×10-5
