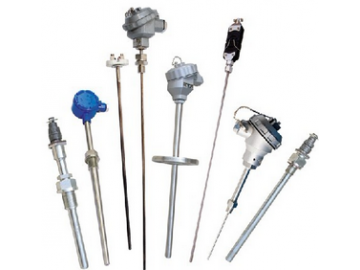

點擊圖片查看大圖|
概述
鎧裝熱電偶是將熱電偶絲、絕緣材料和金屬保護管三者組合裝配后，經過拉伸加工而成的一種堅實的組合體。具有能彎曲、耐高壓、熱響應時間快和堅固耐用等優點。
產品分類
防噴式鎧裝熱電偶
防水式鎧裝熱電偶
扁接插式鎧裝熱電偶
手柄式鎧裝熱電偶
帶補償導線式鎧裝熱電偶
產品特點
熱響應時間少，減小動態誤差；可彎曲安裝使用；測量范圍大；機械強度高，耐壓性能好。
工作原理
鎧裝熱電偶由兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱勢。
熱電偶實際上是一種能量轉換器，它將熱能轉換為電能，用所產生的熱電勢測量溫度。
執行標準：IEC584GB/T16839-1997JB/T5582-1991
在環境溫度為20±15℃，相對溫度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻≥1000MΩ.m
安裝固定形式
固定/可動卡套螺紋接頭，如下圖表：
固定/可動卡套法蘭盤，如下圖表：
測量端結構形式:如下圖
附加裝置形式:如下圖
測量范圍及允差
偶絲直徑及材料
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
金湖宏創WR口K鎧裝熱電偶表面溫度測量
