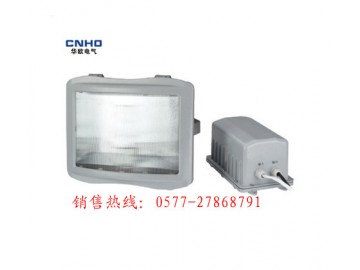

NYE9100A防眩應急通路燈

 適用范圍

應于工廠、倉庫、隧道、路橋、體育場等場所作應急固定照明。

性能:

(NYE9100A)  ● 采用高效氣體放電燈作光源，光效高，無頻閃、無眩光，壽命長，平均使用壽命在10000小時以上。

(NYE9100A)  ● 采用保護角設計及棱鏡透明件技術，光線柔和，防眩光效果好，能有效減少對作業、施工人員眼睛的刺激，避免產生不適和疲勞感。

(NYE9100A)  ● 運用寬幅穩壓、恒功率技術和特殊的電路設計。A型可作為正常工作照明，同時具有應急功能；B型單純作為應急照明平常處于關閉狀態。A、B型在主電斷電時均可立即啟動應急照明，也可通過用外接開關控制在主電停電期間隨時啟動。

(NYE9100A)  ● 多重防振結構設計和高強度合金外殼，確保其在路基路軌、橋涵隧道等高頻震動中長期安全工作。

(NYE9100A)  ● 特殊密封材料和表面涂層處理，確保燈具在潮濕、高溫等惡劣環境下腐蝕、生銹。

(NYE9100A)  ● 座式、吸頂式和壁掛式等多種安裝方式，照射角度可根據環境需要在上下180°大范圍內調節。

使用：

確定燈具和電源箱的安裝位置，選擇適當?shù)陌惭b方式，并準備好相應長度的Φ8三芯電纜線和Φ10五芯電纜線。

按照安裝要求分別將燈具和鎮流器箱安裝固定，用手按下燈頭下端兩個開蓋按鈕，掀開燈具前蓋，并取出固定燈泡的泡沫。然后將三芯電纜線一端穿過葛蘭接頭引進燈具內，擰緊螺母以防電纜松脫；根據燈具接線座旁的字母“L”接火線,“N”接零線，地線符號接地線；再將前蓋扣上。

用M5內六角扳手打開鎮流器箱蓋，取出電子鎮流器板。將與燈具相連的三芯電纜線的另一端引入鎮流器箱輸出端，再將電纜分別接到電子鎮流器板輸出的“L”、“N”及接地端，后將五芯電纜從輸入裝置引入鎮流器箱，將線徑較粗的三根導線分別接到電子鎮流器板輸入的“L”、“N ”及接地端，將較細的黃、綠導線接到電子鎮流器板的“黃”、“綠”控制線上。

將放置在鎮流器箱內的電池黑色導線插入電子鎮流器板上的電池負極接線柱上，然后將電子鎮流器裝入箱體，固定好。

將鎮流器線路板上應急功能開關拔向OFF位置，能實現燈具的外接線控應急功能。

將五芯電纜線中將較細的黃、綠信號線直接接入一個控制應急電源的開關。將較粗的三根導線分別接通市電的火線、零線和地線，即可實現照明。

注意：

更換燈泡時，應使用同一類型及功率的燈泡；如改變燈泡類型或功率，應相應更換鎮流器。

如若不需用外接開關控制應急，只需將應急控制開關拔向“ON”位置即可，停電時能自動實現應急功能。

多套燈具采用同一開關聯機控制應急時，應注意將“黃”、“綠”信號線分別接在同一控制線上，嚴禁交叉連接。

技術參數:

額定電壓:220VAC 50Hz

外殼防護:IP65

應急時間:>30min(70W) >80min(35W)

充電時間:＜20h

引入電纜:φ6~φ8mm

外形尺寸:燈具：340×270×193mm       鎮流器箱：240×202×132mm

總重量:燈具：3.5kg  鎮流器箱：6.2kg
