一、插入式渦街流量計功能特點
● 性價比高，可廣泛的適用于各種大口徑管道氣體、液體、蒸汽的流量計量。
● 結構簡單可靠，可實現不斷流拆裝。
● 壓力損失小
● 量程比范圍寬，范圍度達10-15。
二、技術參數
● 測量介質
各種液體、氣體及飽和蒸汽
● 公稱口徑
DN200—DN2000
● 介質溫度
－40℃—+250℃
● 壓力等級
PN1.0MPa（）；大于PN1.0MPa協商供貨
● 法蘭標準
DN100（執行GB/T9119.8—9標準）
● 精度等級
2.5級（）
精度高于2.5級需協議供貨
● 渦街可測流量范圍
液體：0.5 m/s — 6 m/s
氣體蒸汽：5m/s — 60 m/s
● 放大器選擇
普通脈沖輸出型(12—24VDC)
普通兩線制4—20MA輸出型(24VDC)
現場顯示脈沖輸出型(24VDC與3.6VDC)
現場顯示兩線制4—20MA輸出(24VDC與3.6VDC)
現場顯示數字智能型(24VDC)
● 防爆等級
本安防爆型ExiaⅡCT4
隔爆型ExdⅡCT6
● 防護等級
IP54、IP65
● 表體材質
1Cr18Ni9Ti(其它材質協議供貨)

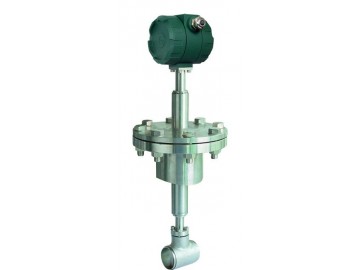

插入式渦街流量傳感器
P-LUCB型插入式渦街流量計表體安裝形式
1 LUCB型插入式渦街表體斷流拆裝式
2 LUCB型插入式渦街表體不斷流拆裝式B-可測介質
1 氣體、液體、蒸汽通用（只限數字濾波智能示型渦街）
2 測量液體
3 測量氣體
4 測量飽和蒸汽、過熱蒸汽
O-渦街口徑
|
LUCB型插入式渦街
|
|
|
O
|
口徑
|
|
020
|
200mm
|
|
025
|
250mm
|
|
030
|
300mm
|
|
035
|
350mm
|
|
040
|
400mm
|
|
045
|
450mm
|
|
050
|
500mm
|
|
060
|
600mm
|
|
070
|
700mm
|
|
080
|
800mm
|
|
085
|
850mm
|
|
090
|
900mm
|
|
100
|
1000mm
|
|
150
|
1500mm
|
|
160
|
1600mm
|
|
170
|
1700mm
|
|
180
|
1800mm
|
|
190
|
1900mm
|
|
200
|
2000mm
|
D-輸出信號
0 電壓脈沖（低電平≤1V, 高電平≥6V，脈寬≥10uS）
1 兩線制4-20mA輸出( 溫壓補償型為三線制)
2 無信號輸出現場顯示
E-可測高介質溫度
0 -40℃…+150℃
1 -40℃…+280℃（LUCB型插入式渦街250℃）
2 -40℃…+350℃（LUCB型插入式渦街不可選）
3 -40℃…+420℃（只限傳感頭不斷流拆卸型）
F-防爆等級
0 無防爆認證，防護等級為IP54、IP65
1 本安防爆型，防爆等級為ExiaⅡCT4
2 隔爆防爆型，防爆等級為ExdⅡCT6
G-渦街放大器顯示形式
0 無現場顯示型
1 現場顯示型（液晶顯示，可顯示瞬時流量、累積流量，補償型還能顯示溫度、壓力、標況流量等）
H-儀表精度等級
0 1.0級（LUGB型，LUCB型需協議供貨）
1 0.5級（只限LUGB型渦街）
2 0.2級（只限LUGB型渦街，需協議供貨）
3 2.5級（LUCB型插入型渦街型）
4 1.5級（LUCB型插入式渦街需協議供貨）
5 低流速型渦街（表體內直接縮徑，精度≥1.5級）
I-放大器安裝形式
0 表體與放大器不分離型
1 表體與放大器分離型（分離距離≤10米。溫度及溫壓補償型表體不可選）
2 潛水型渦街
J-渦街放大器工作電源
0 12VDC供電
1 24VDC供電
2 3.6V(或3V)鋰電池供電（只限帶液晶顯示無信號輸出型渦街）
3 3.6V(或3V)鋰電池、24VDC電源同時供電（只限帶液晶顯示有信號輸出型渦街）
注：3V鋰電池只適用于溫壓補償一體化型渦街
3 3.6V(或3V)鋰電池、24VDC電源同時供電（只限帶液晶顯示有信號輸出型渦街）
注：3V鋰電池只適用于溫壓補償一體化型渦街
R-LUCB型插入式渦街表體法蘭壓力等級
0 PN1.6MPa
1 PN2.5MPa（壓力等級>2.5 MPa需協議供貨）
M-通訊方式
0 無通訊
1 R485通訊（只限智能式放大器）
2 R232通訊（只限智能式放大器）
N-HART協議
0 無HART協議
1 帶HART協議（需協議供貨）
Q-濾波方式
0 普通方式
1 智能數字濾波方式（需協議供貨）
