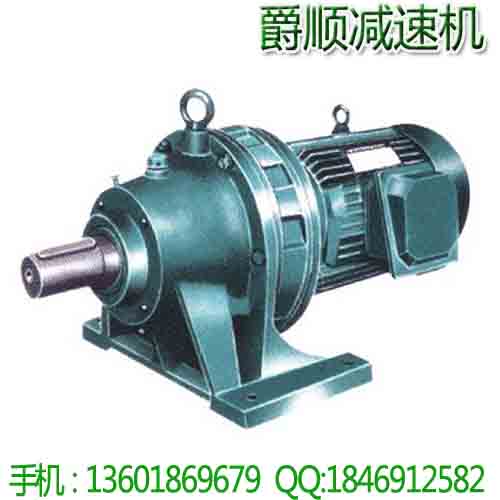

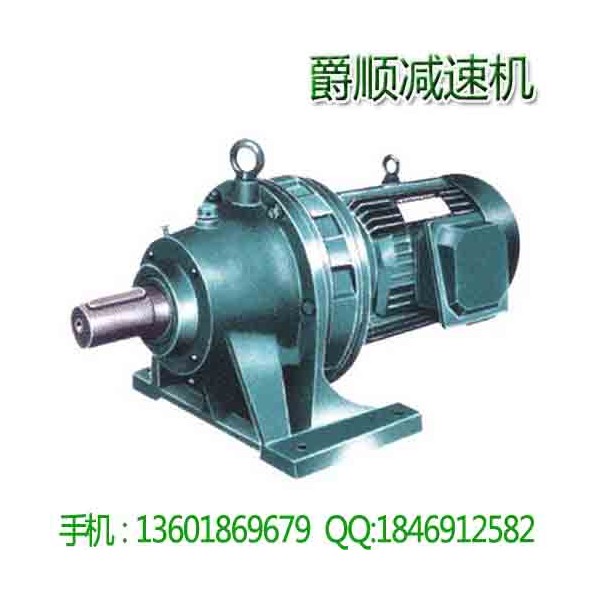

XWD4-29C-2.2KW擺線針輪減速機

     上海爵順傳動機械 有限公司是專業生產擺線針輪減速機X .B（b09-9)、B（120-550）系列，申克稱專用減速機（SBD50、SBD65、SBD75、SBD85),化工反應斧機架、聯軸器、BJ系列、SW系列、圓柱齒輪減速機（ZDY、ZLY、ZSY、ZFY),塑料機專用硬齒面減速機ZLYJ系列，斜齒輪減速機，R、S、K、F系列、H/B系列大功率減速機，T系列螺旋錐齒輪減速機等配件及非標產品等研發和生產的企業。生產設備精良、技術力量雄厚。

    近年來，我公司吸收國內外先進的設計制造減速機技術，結合市場需求，運轉平穩，噪音低：在運轉中同時接觸的齒對數多，重合度大，運轉平穩，過載能力強，振動和噪音低，各種規格的機型噪音小，深受用戶的普遍歡迎。廣泛應用于印刷機床、火焰切割、激光切割、數控機床、工具機械，食品包裝、自動化產業、工業機器人等行業。

 XWD4-29C-2.2KW擺線針輪減速機

加工定制：是

用途：減速機

輸入轉速：0.37kw,0.25kw,0.18kw,0.12kw,0.06kw,0.09kw（rpm）

許用扭矩：120-20000（N.m）

類別：擺線針輪減速機

布局形式：同軸式

品牌：上海爵順

額定功率：2.2kw,3kw,4kw,5.5kw,7.5kw,11kw,15kw,18.5kw,22kw,30（kw）

使用范圍：X/B擺線針輪減速機

齒輪類型：針輪減速機

齒面硬度：硬齒面

型號：X/B擺線針輪減速機XLD6-17-5.5KW

輸出轉速范圍：速比1:9,1:11,1:17,1:23,1:27,1:35,1:43,1:47,1:59,1:71 1:87（rpm）

 XWD4-29C-2.2KW擺線針輪減速機

  是依照少齒差行星傳動原理，擺線針齒嚙合實現減速的一種機械。該機分臥式、立式、雙軸型和直聯型等裝配方式，是礦山、、輕工業、冶金、建筑、化工、紡織等行業的設備。

擺線針輪減速機的特點：
   1、減速比大，效率高：一級傳動減速比為9~87，雙級傳動減速比為 121～5133，多級組合可達數萬，且針齒嚙合系套式滾動摩擦， 嚙合表面無相對滑動，故一級減率達94%。
   2、運轉平穩，噪音低：在運轉中同時接觸的齒對數多，重合度大，運轉平穩，過載能力強，振動和噪音低，各種規格的機型噪音小。
   3、使用可靠，壽命長：因主要零件是采用高碳合金鋼淬火處理 （HRC58-62），再精磨而成，且擺線齒與針齒套嚙合傳遞至針齒形成滾動磨擦付，磨擦系數小，使嚙合區無相對滑動，磨損 極小，所以經久耐用。
   4、結構緊湊，體積?。号c同功率的其它減速機相比，重量體積 小1/3以上，由于是行星傳動，輸入軸和輸出軸在同一軸線上， 以獲得盡可能小的尺寸。

擺線針輪減速機的型號：

1、B系列擺線針輪減速機

2、BW腳板式臥裝雙軸擺線針輪減速機

3、BL法蘭式立裝雙軸擺線針輪速機

4、BWY腳板臥裝專用電動機直聯型擺線針輪減速機

5、BLY法蘭式立裝專用電動機直聯型擺線針輪減速機

6、BWD腳板式臥裝普通電動機直聯型擺線針輪減速機

7、BLD法蘭式立裝普通電動機直聯型擺線針輪減速機

X系列擺線針輪減速機

1、XW腳板式臥裝雙軸擺線針輪減速機

2、XL法蘭式立裝雙軸擺線針輪減速機

3、XWD腳板式臥裝普通電動機直聯型擺線針輪減速機

4、XLD法蘭式立裝普通電動機直聯型擺線針輪減速機

5、XWY腳板式臥裝普通電動機直聯型擺線針輪減速機

6、XLY法蘭式立裝專用電動機直聯型擺線針輪減速機

三、技術參數：
功 率：0.37KW～55KW
轉 矩：150N·m～20000N·m
傳動比：
單級：9-87
雙級：121-7569
三級：2057-658503

X、X5擺線針輪減速機標準分類：

B化工部：B0、B1、B2、B3、B4、B5、B6、B7、B8、B10、B20、B31、B41、B52、B53、B63、B74、B85
B機械部：B12、B15、B18、B22、B27、B33、B39、B45、B55、B1512、B1812、B2215、B2715、B3318、B3322、B3922、B4527、B5527

X天津：X2、X3、X4、X5、X6、X7、X8、X9、X10、X11、X32、X42、X53、X63、X74、X84、X85、X95、X106、X117
B上海：B10、B11A/B11、B12/B12B、B13/B13B、B14、B14A、B15、B16/B16B、B17、B18、B110A、B120A、B131A、B142A、B142A、B152、B153、B163、B173、B184A
JXJ江門：JXJ0、JXJ1、JXJ2、JXJ3、JXJ4、JXJ5、JXJ6、JXJ7、JXJ8、JXJE10、JXJE20、JXJE41、JXJE42、JXJE52、JXJE53、JXJE63、JXJE74、JXJE85
BJ紡織：BJ2、BJ3、BJ4、BJ5、BJ6、BJ7、BJ42、BJ53、BJ63、BJ74、BJ84

 XWD4-29C-2.2KW擺線針輪減速機
