接點控制輸入

通過接點輸入通/斷，提供給CPU端口低/高電平的狀態信號，從而控制流量累計計數器的計數與停止，清零與保持計數，實現批量控制、同步檢驗和遠程控制清零。

當選定累積停止或累積清零，接點被接通則計數器停止累計或計數器被清零。接點被斷開，則計數器累計計數。

儀表參數說明

    儀表參數決定儀表的運行狀態、計算方法、輸出方式。正確地選用和設置儀表參數，可使儀表運行 態，能得到較高的測量顯示精度和測量輸出精度。

儀表參數設置功能設有5級密碼。其中，0～3級為用戶密碼，第4級為制造廠密碼。用戶可使用第4級密碼來重新設置第1～3級密碼。另外，還設有總量清零密碼專門用于累計計數回零。

無論使用哪級密碼，用戶均可以察看儀表參數。但用戶若想改變儀表參數，則要使用不同級別的密碼。

第0級密碼（固定值0521）：用戶能察看所有的參數，但不可修改；

第1級密碼（出廠值7206）：用戶能改變1～25儀表參數；

第2級密碼（出廠值3110）：用戶能改變1～29儀表參數；

第3級密碼（出廠值2901）：用戶能改變1～38儀表參數；

第4級密碼（固定值）：用戶能改變所有的參數和進行參數初始化。

建議由用戶較別的人員掌握第3、4級密碼；第3級密碼，還可用于設置總量清“0”密碼；第0～2級密碼，由用戶決定何級別的人員掌握。

3.9.4.1測量管道口徑

LDG型電磁流量計轉換器可按查表形式選擇配套的公稱通徑為3～3000mm范圍的傳感器。

液氮流量表 選型編碼

管道式：

產品選型：
1、根據一體型和分離型液氮流量表 的特點，選擇合適的類型。一體型液氮流量表 安裝敷線方便，精度中等，不宜在地面以下安裝，以防轉換器被水淹沒。分離型液氮流量表 ， 轉換器與傳感器異地安裝，更適合現場環境比較差（如有害、有毒、易受水淹沒等場所）的場合，但安裝、敷線較嚴格，否則易引入干擾信號。
2、選擇合適的電極形式。對于不產生結晶、結疤、不沾污電極的介質，可用標準電極，否則用式清垢電極或有清洗連接裝置的電極。對于測污泥場合，還可選用可換式電極。
3、根據被測介質的腐蝕性選擇電極材料。
4、根據被測介質的腐蝕性、磨損性及溫度來選擇襯里材料。
5、液氮流量表 防護等級。根據國標GB4208-1984約同于國際電工委員會IEC標準（IEC529-7B），外殼防護等級的標準為：IP65為防噴水型，即可允許水龍頭從任何方向對儀表噴水，噴水壓力為30Kpa。出水量為0.75m3/h，噴水口離儀表距離為3m；IP67為防浸水型，即儀表可全部浸入水中， 點應在水下至少150cm，持續時間至少30min。IP68為潛水型，能長期在水下工作。根據以上規定，在地下安裝易被水淹的儀表應選IP68，儀表在地上安裝的宜選IP65。
6、根據連接儀表管道的絕緣性選擇接地。
7、根據被測介質的壓力選擇液氮流量表 的公稱壓力。對于介質壓力為10MPa、16MPa、

選型編碼舉例：

測量介質：污水 管道口徑：DN50 電極選擇：M02Ti 就地顯示

襯里材料：橡膠 輸出信號：4—20mA/1—5KHz 無通訊 智能型

上限流量：30m³/h 編碼：JKM-LDBE—50S—M1×100—30

故障檢查

如果儀表不能令人滿意地工作，可按以下步驟檢查：

l  檢查流量計管線閥門是否全部打開，管道是否充滿液體，流量計是否在接近流量范圍上限值流量下工作；

l  檢查儀表電源、開關、保險絲等供電設施是否正常；

l  檢查故障點是在電纜中還是在儀表中；

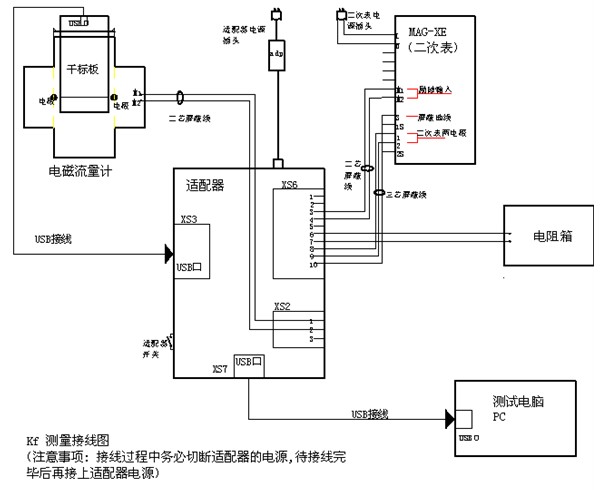

l  檢查轉換器的編號和儀表系數與傳感器是否一致；

l  檢查量程設定是否正確；

l  檢查流量計輸出連接是否正確及接地是否良好；

l  按轉換器部分規定內容檢查。

一、概述

    液氮流量表 測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極延管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為 B 的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢 E 。電動勢 E 正比于磁通量密度 B ，測量管內徑 d 與平均流速 v 的乘積。電動勢 E （流量信號）由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。

                                            E=KBdv

式中： E-------- 為電極間的信號電壓（ V ）

B-------- 磁通密度（ T ）

d-------- 測量管內徑（ m ）

v-------- 平均流速（ m/s ）

式中 K 、 d 為常數，由于勵磁電流是恒流的，故 B 也是常數，則由 E=KBdv 可知，流體流量 Q 與電壓信號 E 成正比，即流速感應的信號電壓 E 與體積 Q 成線形關系。因此只要測量 E 就可以確定 Q ，這就是液氮流量表 的基本原理。

由 E=KBdv 可知，被測流體介質的溫度、密度、壓力、電導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或紊流）就不會影響測量結果。因此說液氮流量表 是一種真正的體積流量。而不需任何修正?；@流量計的一突出特點，是其他任何流量計所沒有的。測量管內無活動及阻六流部件，因此幾乎沒有壓力損失，并且有極高的可靠性。

由于液氮流量表 有其獨特的優點，因此被廣泛應用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、制藥等工業領域中，用來測量各種酸緘、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糧漿、石灰乳、污水、冷卻原水、給排水、鹽水、、啤酒、麥汁、各種飲料、黑液、綠液等導電液體介質的體積流量。

二、液氮流量表產品特點

?  管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

?  測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數有關。

?  在現場可根據用戶實際需要在線修改量程。

?  高清晰度背光 LCD 顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

?  采用 SMD 器件和表面貼裝（ SMT ）技術，電路可靠性高。

?  采用 16 位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。

? 液氮流量表 全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達 150 ： 1 。超低 EMI 開關電源，適用電源電壓變化范圍大，抗 EMI 性能好。

?  內部具有三個積算器可分別顯示正向累計量及差值積算量，內部設有不掉電時鐘，可記錄 16 次掉電時間。（選配）

?  具有 RS485 、 RS232 、 Hart 和 Modbus 等數字通訊信號輸出。（選配）

?  具有自檢與自論斷功能。

?  紅外手持操作器， 115KHZ 通訊速率，遠距離非接觸操作轉換器所有功能。（選配）

?  小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制。（選配）

三、液氮流量表主要技術參數

?  公稱通徑系列 DN （ mm ）

管道式四氟襯里： 10 、 15 、 20 、 32 、 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 250 、 300 、 350 、 400 、 450 、 500 、 600 。

管道式橡膠襯里： 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 300 、 350 、 400 、 500 、 600 、 800 、 1000 、 1200 。

?  流動方向：正、反凈流量。量程比： 150 ： 1 。重復性誤差：測量值的± 0 。 1%

?   等級： 0.5 級、 1.0 級（管道式）

?  被測介質溫度：普通橡膠襯里： -20 ～ +60 ℃

液氮流量表高溫橡膠襯里： -20 ～ +90 ℃

液氮流量表聚四氟乙烯襯里： -30 ～ +100 ℃

液氮流量表高溫型四氟襯里： -30 ～ +180 ℃。

?  額定工作壓力：管道式： DN6 ～ DN80 ≤ 1.6Mpa, DN100 ～ DN250 ≤ 1.0Mpa,

DN300 ～ DN1200 ≤ 0.6Mpa 。

? 液氮流量表流量測量范圍：流量測量范圍對應流速范圍是 0.1 ～ 15m/s

?  電導率范圍：被測流體電導率≥ 5us/cm( 一體式 ) ，大多數以水為成分的介質，其電導率在 200 ～ 800 μ s/cm 范圍內，均可選用液氮流量表 來測量其流量。

?  電流輸出： 0 ～ 10mA 時，負載電阻為 0 ～ 1.5k Ω； 4 ～ 20mA 時，負載電阻為 0 ～ 750k Ω

?  數字頻率輸出：輸出頻率上限可在 1 ～ 5000Hz 內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤ 35V 導通時集電 流為 250mA 。

?  供電電源： 85 ～ 265V ， 45 ～ 63Hz 。

?  直管段長度：管道式：上游≥ 5DN ，下游≥ 2DN 。

?  連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合 GB11988 的規定。

?  防爆標志： mdIIBT4 。

?  環境溫度： -25 ～ 60 ℃

?  相對濕度： 5% ～ 95%

消耗總功率：小于 20 瓦。

四、電磁流量選型說明

正確的選用液氮流量表 是保證用好液氮流量表 的前提條件，選用什么種類的液氮流量表 應根據被測流體介質的物理性質和化學性質來決定，使液氮流量表 的通徑、流量范圍、襯里材料、電極材料和輸出電流等，都能適應被測流體的性質和流量的要求。

可測量的流體：

由液氮流量表 的工作原理可知，能選用液氮流量表 測量流量的流體必須是導電的，嚴格的說，除了高溫流體之外，只要電導率大于5μs/cm的任何流體都能選用相應的液氮流量表 來測量流體，因此不導電的氣體、蒸汽、油類、丙銅等物質不能選用液氮流量表 來測量流量。

傳感器口徑的確定：

流量計使用流速     在0.1—15m/s范圍內，此時流量計口徑可選擇與用戶管道口徑一致。使用流速低于0.1m/s時     在儀表部位局部提高流速，采用縮管方式：

異徑管的中心錐角不小于15⁰時，可把異徑管視為直管段的一部分。

一體型或分離型的選擇：

一體型：現場和環境較好的條件下，一般都選用一體型，即傳感器和轉換器組裝成一體。

分離型：即傳感器和轉換器分開裝于不同地點，一般出現以下情況時選用分離型。

（1）       環境溫度或流量計轉換器表面受輻射溫度超過60℃。

（2）       管道震動較大的場合。

（3）       會對傳感器的鋁殼嚴重腐蝕的場合。

（4）       現場濕度較大或有腐蝕性氣體的場合。

（5）       流量計裝在高空或井下調試不方便的場合。

定貨時應注明傳感器和轉換器分離距離，一般不能超過100m，轉換器為墻掛安裝。

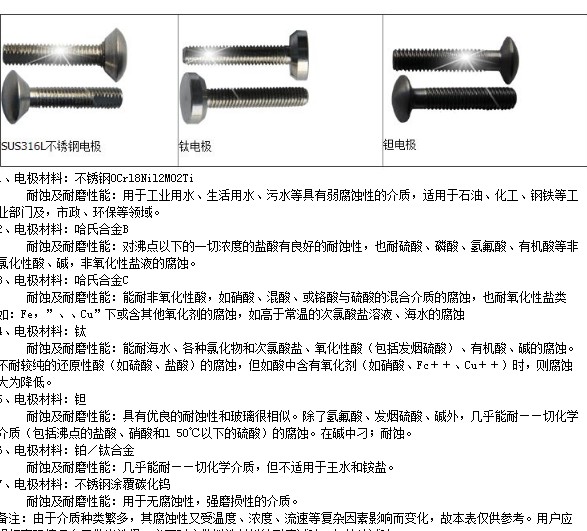

電極、接地環材料的選擇：

應根據被測流體的腐蝕性來選擇電極的材料，請查有關腐蝕性手冊，對于特殊流體應做實驗

襯里材料選擇說明：

應根據被測介質的腐蝕性、磨損性和溫度來選擇內襯材料。

流量范圍的選擇：

 流量和小流量必須符合下表中的數。

安裝地點的選擇：

為了使流量計工作可靠穩定，在選擇安裝地點時應注意以下幾方面的要求：

（1）       盡量比開鐵磁性物體及具有強電磁場的設備（如大電機、大變壓器等），以免受磁場影響傳感器的工作磁場和流量信號。

（2）       應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝。

（3）       應盡量避免日曬雨淋，避免環境溫度高于60℃及相對濕度大于95%。

（4）       選擇便于維修，活動方便的地方。

（5）       流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游側。

安裝要求：

為了正確的測量，在選擇管道上位置時應注意以下幾點要求：

（1）       傳感器既可以在垂直管道上安裝，也可以在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態。

（2）       介質在安裝位置應該保證滿管流動，避免不滿管及氣體附著在電極上。

（3）       對于液固兩相流體，     采用垂直安裝，使傳感器襯里磨損均勻，延長使用壽命。

（4）       流量計安裝位置介質不滿管時，可采取抬高流量管后端管路的方法，使其滿管，嚴禁在管道     點和出水口安裝流量計。（見圖）

（5）       修改管道的安裝方法：

當介質流速達不到要求時，應當選用較小口徑的流量計，這時應使用異徑錐形管或修改部分管道，使其與傳感器同口徑，但前后直管段至少須滿足：前直管段≥5DN，后直管段≥2DN（DN為管徑）。

（6）       前后直管段長度為流量計前≥5DN，后端≥2DN。

售后服務承諾：對出售的產品質保期外只收取材料成本費用提供終身維修服務

流量儀表三包保修期為：一年

污水流量計http://www.jhkmyb.com

定期和不定期回訪用戶，并建立客戶檔案記錄，儀表使用狀態及維護狀態有據可查；服務響應時間為2小時內電話解答，，24-72小時內到達現場。
