概述

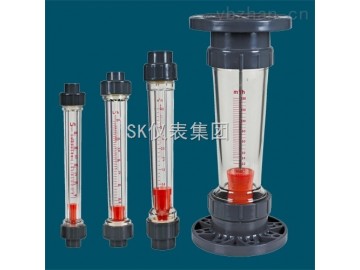

璃管浮子流量計的測量部分為一根垂直安裝的錐形玻璃管及在內可以上下移動的浮子所組成，錐管在端向上，當流體自下而上流經玻璃管時，在浮子上、下之間產生壓差，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮子及粘性力三者的合力相等時，浮子處于平衡位置。因此，流經流量計的流體流量與浮子上升高度存在著一定關系，浮子的平衡位置可作為流量的量度。
玻璃管浮子流量計的基本特點
浮子流量計制造、使用具有較多優點，其基本特點可歸納為：

1)玻璃管浮子流量計結構簡單、價格低廉、直觀、使用方便；簡單的流量計由浮子和錐管兩個部件組成，數十元的制造成本，有些使用場合甚至可做到免維護。

2)可用于低雷諾數。流量儀表中可測低雷諾數的流量計要數浮子流量計了。有報導，當選用粘度不敏感形狀的浮子，只要雷諾數大于100，浮子流量計的流量系數隨雷諾數變化的影響不大，流體粘度的變化也不影響流量系數。

3)適用于小管徑和低流速。流量計的小管徑可以做到(1. 5～2)mm。以測量液體為例，管徑在lOmm以下的玻璃浮子流量計．滿度測量的流速在(0.2～0.6)m/s之間，甚至可到0. Im/s。口徑大于15mm的玻璃管浮子流量計的流速稍大，一般在(0. 5～1. 5)m/s之間。

4)壓力損失小。浮子流量計的壓力損失是可以人為控制設計的，主要手段之一就是控制浮子質量。DN 15—DN 100玻璃管浮子流量計的壓力損失一般為小于3kPa，小管徑的壓力損失可以小到5Pa，可不計壓力損失。

5)對上游直管段的要求比較低。因流量計使用時，其測量多用在量程的50%以上。

6)有較寬的流量范圍。流量計的量程比一般為10：1，如有特殊需求，可改變浮子結構。例如雙浮子結構，其流量范圍度可以到50：1，甚至更大。
優點
● 易于安裝和服務；

● 結構堅固；

● 易于維護；

● 限位開關可選；

● 沒有易損件；

● 帶碎片保護功能。
應用
● 精確測量；

● 氣相色譜分析；

● 微小流量監控；

● 可以與不同的壓力調節器連接，以保證出口或入口的壓力穩定。
