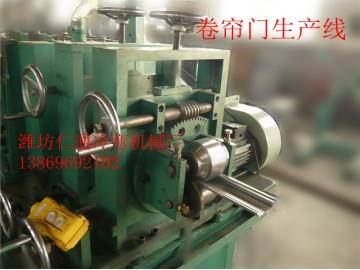

防火卷簾門冷彎設備參數

一、設計原則

A、 設計原則

   此設計本著使用可靠，便于維修，零部件大限度的標準化、通用化、使用壽命正?；?、省、關鍵部件高標準，輔助部件保使用，軋輥易互換，基準統一化。

二、機組主要技術參數：

1、 大過料寬度：400mm；

2、 大軋制厚度：2 mm；

3、 工作速度：0-8m/min；

4、 軋輥道次：16道；

5、 主軸直徑：ф48 mm；

6、 上下軸小間距：120mm；

7、 上下軸大間距：170 mm；

8、 軋輥材料：GCr15  淬火HRC58-62

9、 機組總功率： 26KW；

10、 傳動方式:鏈輪鏈條傳動；

11、 工作方式及工藝流程:

工作方式:本機組除上卸料外,中間過程全部自動連續工作.

工藝流程:上料(人工) —冷彎成型—成型校彎—鋸切機自動切斷—卸料。
