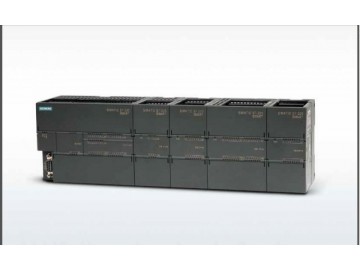

西門子6ES7288-1ST60-0AA0 6ES7288-1ST60-0AA0

西門子S7-200 SMART，CPU ST60，標準型 CPU 模塊，晶體管輸出，24 V DC 供電，36 輸入/24 輸出

SIMATIC S7-200SMART, CPU ST60, STANDARD CPU, DC/DC/DC, ONBOARD I/O: 36 DI 24V DC; 24 DO 24 V DC; POWER SUPPLY: DC 20.4 - 28.8 V DC, PROGRAM/DATA MEMORY: 50 KB

S7-200 SMART 帶來兩種不同類型的CPU 模塊:

• 標準型
  • 繼電器輸出型(SR20 / SR40 / SR60)
  • 晶體管輸出型(ST40 / ST60)
• 經濟型
    -    繼電器輸出型(CR40)

標準型作為可擴展CPU 模塊，可滿足對I/O 規模有較大需求，邏輯控制較為復雜的應用；而經濟型CPU 模塊直接通過單機本體滿足相對簡單的控制需求。具有：

• 以太網接口
• RS485 串口
• 支持 Micro SD 卡
• 高速計數
• I/O 模塊擴展 1)
• 信號板擴展 1)
• 實時時鐘 1)
• 高速脈沖輸出 2)

     1) 標準型 CPU 模塊支持  2) 只有標準型、晶體管輸出型才支持

型號	CR40	SR20	SR40	SR60	ST40	ST60
高速計數	4 路 30 kHz	4 路 60 kHz	4 路 60 kHz	4 路 60 kHz	4 路 60 kHz	4 路 60 kHz
高速脈沖輸出	－	－	－	－	3 路 100 kHz	3 路 100 kHz
通信端口	2	2 ~ 3	2 ~ 3	2 ~ 3	2 ~ 3	2 ~ 3
大開關量 I/O  3)	40	148	168	188	168	188
大模擬量 I/O   3)	－	24	24	24	24	24

3） 不包括信號板擴展的I/O

信號板

對于少量的 I/O 點數擴展及更多通信端口的需求，全新設計的信號板能夠提供更加經濟、靈活的解決方案。

信號板基本信息：

型號	規格	描述
SB DT04	2DI/2DO 晶體管輸出	提供額外的數字量I/O 擴展，支持2 路 數字量輸入和2 路數字量晶體管輸出
SB AQ01	1AO	提供額外的模擬量I/O 擴展，支持1 路 模擬量輸出，精度為12 位
SB CM01	RS232/RS485	提供額外的RS232 或RS485 串行通信接 口，在軟件中簡單設置即可實現轉換

信號板組態：

在系統塊選擇標準型CPU模塊后，SB選項里會出現上述三種信號板：

• 選擇SB DT04 時，系統自動分配I7.0 和Q7.0 做為I/O 映像區的起始位
• 選擇SB AQ01 時，系統自動分配AQW12 做為I/O 映像區
• 選定SB CM01 時，在端口類型設置框里選擇RS232 或RS485 即可

CPU模塊	標準型	6ES72881SR200AA0	S7-200 SMART，CPU SR20，標準型 CPU 模塊，繼電器輸出，220 V AC 供電，12 輸入/8 輸出
		6ES72881ST200AA0	S7-200 SMART，CPU ST20，標準型 CPU 模塊，晶體管輸出，24 V DC 供電，12 輸入/8 輸出
		6ES72881SR300AA0	S7-200 SMART，CPU SR30，標準型 CPU 模塊，繼電器輸出，220 V AC 供電，18 輸入/12 輸出
		6ES72881ST300AA0	S7-200 SMART，CPU ST30，標準型 CPU 模塊，晶體管輸出，24 V DC 供電，18 輸入/12 輸出
		6ES72881SR400AA0	S7-200 SMART，CPU SR40，標準型 CPU 模塊，繼電器輸出，220 V AC 供電，24 輸入/16 輸出
		6ES72881ST400AA0	S7-200 SMART，CPU ST40，標準型 CPU 模塊，晶體管輸出，24 V DC 供電，24 輸入/16 輸出
		6ES72881SR600AA0	S7-200 SMART，CPU SR60，標準型 CPU 模塊，繼電器輸出，220 V AC 供電，36 輸入/24 輸出
		6ES72881ST600AA0	S7-200 SMART，CPU ST60，標準型 CPU 模塊，晶體管輸出，24 V DC 供電，36 輸入/24 輸出
	經濟型	6ES72881CR400AA0	S7-200 SMART，CPU CR40，經濟型 CPU 模塊，繼電器輸出，220 V AC 供電，24 輸入/16 輸出
		6ES72881CR600AA0	S7-200 SMART，CPU CR60，經濟型 CPU 模塊，繼電器輸出，220 V AC 供電，36 輸入/24 輸出
擴展模塊	數字量模塊	6ES72882DE080AA0	S7-200 SMART，EM DI08，數字量輸入模塊，8 x 24 V DC 輸入
		6ES72882DR080AA0	S7-200 SMART，EM DR08，數字量輸出模塊，8 x 繼電器輸出
		6ES72882DT080AA0	S7-200 SMART，EM DT08，數字量輸出模塊，8 x 24 V DC 輸出
		6ES72882DR160AA0	S7-200 SMART，EM DR16，數字量輸入/輸出模塊，8 x 24 V DC 輸入/8 x 繼電器輸出
		6ES72882DT160AA0	S7-200 SMART，EM DT16，數字量輸入/輸出模塊，8 x 24 V DC 輸入/8 x 24 V DC 輸出
		6ES72882DR320AA0	S7-200 SMART，EM DR32，數字量輸入/輸出模塊，16×24 V DC 輸入/16 x 繼電器輸出
		6ES72882DT320AA0	S7-200 SMART，EM DT32，數字量輸入/輸出模塊，16 x 24 V DC 輸入/16 x 24 V DC 輸出
	模擬量模塊	6ES72883AE040AA0	S7-200 SMART，EM AI04，模擬量輸入模塊，4 輸入
		6ES72883AQ020AA0	S7-200 SMART，EM AQ02，模擬量輸出模塊，2 輸出
		6ES72883AM060AA0	S7-200 SMART，EM AM06，模擬量輸入/輸出模塊，4 輸入/2 輸出
		6ES72883AR020AA0	S7-200 SMART，EM AR02，熱電阻輸入模塊，2 通道
		6ES72883AT040AA0	S7-200 SMART，EM AT04，熱電偶輸入模塊，4 通道
信號板	通信	6ES72885CM010AA0	S7-200 SMART，SB CM01，通信信號板，RS485/RS232
	數字量	6ES72885DT040AA0	S7-200 SMART，SB DT04，數字量擴展信號板，2 x 24 V DC 輸入/2 x 24 V DC 輸出
	模擬量	6ES72885AQ010AA0	S7-200 SMART，SB AQ01，模擬量擴展信號板，1 x 12 位模擬量輸出
	電池	6ES72885BA010AA0	S7-200 SMART，SB BA01，電池信號板，支持普通紐扣電池
HMI	7寸	6AV66480BC113AX0	SMART LINE，Smart 700 IE，7 寸，64 K 色真彩顯示，集成以太網接口
	10寸	6AV66480BE113AX0	SMART LINE，Smart 1000 IE，10.2 寸，64 K 色真彩顯示，集成以太網接口
