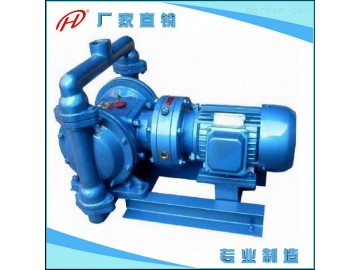

點擊圖片查看大圖
一、DBY電動隔膜泵特點：
1、不需灌引水，自吸能力達5米以上。
2、通過性能好，直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過。
3、由于隔膜將被輸送介質和傳動機械件分開，所以介質不會向外泄漏；且泵本身無軸封，使用壽命大大延長；根據不同介質，隔膜可分為氯丁橡膠、氟橡膠、丁晴橡膠、聚四氟已烯、特氟龍（F46）等，可以滿足不同客戶的要求。
4、泵體介質過流部分，可根據用戶要求不同，分為鑄鐵、不銹鋼、襯膠、鋁合金，電機可分普通電機、防爆電機、減速電機和電磁調速電機。
二、DBY電動隔膜泵主要用途:
⑴各種劇毒、易燃、易揮發液體。
⑵各種強酸、強堿、強腐蝕液體。
⑶可輸送較高溫度的介質150℃。
⑷作為各種壓濾機前級送壓裝置。
⑸熱水回收及循環。
⑹油罐車、油庫、油品裝卸。
⑺泵吸泡菜果醬、土豆泥、巧克力等。
⑻泵吸油漆、樹膠、顏料粘合劑。
⑼各種瓷器軸漿水泥灌漿灰漿泥漿。
⑽各種橡膠漿乳膠、有機溶劑、填料。
⑾用泵為油輪駁船清倉吸取倉內污水及剩油。
⑿啤酒花及發酵粉稀漿、糖漿、糖密。
⒀泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
⒁各種特殊介質的吸送。
三、DBY隔膜泵性能參數
|
型號 |
流量 |
吸程 |
揚程 （m） |
出口壓力 |
電動功率 |
使用溫度℃ |
泵進出口 |
重量 |
|
|
鑄鐵 |
不銹鋼 |
||||||||
|
DBY-10 |
0.5 |
3 |
30 |
3 |
1450/0.55 |
90 |
150 |
3/8" 絲扣 |
50 |
|
DBY-15 |
0.75 |
3 |
30 |
3 |
1450/0.55 |
90 |
150 |
1/2" 絲扣 |
50 |
|
DBY-25 |
3.5 |
4 |
30 |
3 |
1450/1.5 |
90 |
150 |
1" 絲扣 |
170 |
|
DBY-40 |
4.5 |
4 |
30 |
3 |
1450/2.2 |
90 |
150 |
11/2"絲扣 |
180 |
|
DBY-50 |
6.5 |
4.5 |
30 |
3 |
1450/4 |
90 |
150 |
50mm法蘭 |
400 |
|
DBY-65 |
8 |
4.5 |
30 |
3 |
1450/4 |
90 |
150 |
65mm法蘭 |
400 |
|
DBY-80 |
16 |
5 |
30 |
3 |
1450/5.5 |
90 |
150 |
80mm法蘭 |
610 |
|
DBY-100 |
20 |
5 |
30 |
3 |
1450/5.5 |
90 |
150 |
100mm法蘭 |
610 |
四、DBY隔膜泵工作原理：
電機（4）通過減速箱（3）帶動左右兩端柱塞上面的隔膜（2）一前一后往復運動。在左右兩個泵腔內，裝有上下四個單向球閥（1）隔膜的運動，造成工作腔內的容積的改變，迫使四個單向球閥交替地開啟和關閉，從而將液體不斷地吸入和排出。
五、DBY電動隔膜泵安裝尺寸：
|
型號 |
A |
B |
D |
φ |
L |
H1 |
H2 |
|
DBY-10 |
456 |
342 |
185 |
φ12×4 |
650 |
370 |
50 |
|
DBY-15 |
456 |
342 |
185 |
φ12×4 |
650 |
370 |
50 |
|
DBY-25 |
537 |
455 |
210 |
φ14×4 |
1060 |
480 |
60 |
|
DBY-40 |
537 |
455 |
210 |
φ14×4 |
1060 |
480 |
60 |
|
DBY-50 |
800 |
345 |
345 |
φ16×4 |
1510 |
700 |
85 |
|
DBY-65 |
800 |
345 |
345 |
φ16×4 |
1510 |
700 |
85 |
|
DBY-80 |
800 |
345 |
345 |
φ18×4 |
1690 |
900 |
96 |
|
DBY-100 |
800 |
345 |
345 |
φ18×4 |
1690 |
900 |
96 |
六、DBY電動隔膜泵安裝圖：
七、DBY隔膜泵訂貨說明：
1.隔膜泵名稱;
2.隔膜泵型號（QBY1、QBY2、QBK、DBY、XDBY）;
3.隔膜泵材質;
4.隔膜泵規格（10-100）;
5.隔膜泵流量（0.8-30）;
6.隔膜泵揚程;
7.隔膜泵使用介質;
8.隔膜泵介質溫度;
9.連接方式（法蘭、絲口）;
10.隔膜泵驅動方式（氣動、電動）;
11.隔膜泵功率 ;
12、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
13、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的希倫科技水泵專家為您審核把關。
