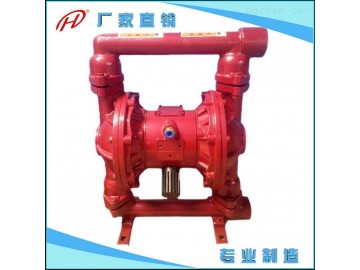

點擊圖片查看大圖
主要區別在配氣閥裝置上：氣動隔膜泵配氣外置，其配氣閥帶有油杯，使用的時候要加油潤滑。第三氣動隔膜泵配氣閥內置，不需要加油，使用維護要方便點。
在隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜6，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
QBK新型內置式氣動隔膜泵膜片材料
1.橡膠隔膜以天然橡膠模壓而成，橡膠內加入人造添加劑以提高隔膜的抗化學性和彎曲性能。
2.在壓橡膠隔膜時，橡膠內安置了一種尼龍編織網以分散應力從而強化隔膜。
3.氯丁橡膠（Neoprene）……應用于無腐蝕液體的廉價普通膈膜。
4.丁晴橡膠（Buna-U）……石油/油基液體用廉價膈膜。
5.三元橡膠（3 Dollars Rubber）……在極低溫條件下有好的彎曲壽命。
6.氟化橡膠（Viton）……在極高溫條件下有好的彎曲壽命，用以輸送芳香族或氯化烴及酸性液體。
QBK新型內置式氣動隔膜泵型號含義
實例QBK-40ZF4
QBK表示第三代新型氣動隔膜泵
40表示口徑
Z表示鋁合金
F4表示隔膜是四氟
常規是丁晴隔膜
QBK新型內置式氣動隔膜泵性能
|
名 |
型 號 |
進出口徑 |
流量 |
揚程 |
吸程 |
允許通過顆粒φ（mm） |
供氣壓（kgf/cm2） |
|
新 型
氣 |
QBK-10 |
10 |
0.8 |
50 |
5 |
1 |
2-7 |
|
QBK-15 |
15 |
1 |
50 |
5 |
1 |
2-7 |
|
|
QBK-25 |
25 |
2.4 |
50 |
7 |
2.5 |
2-7 |
|
|
QBK-40 |
40 |
8 |
50 |
7 |
4.5 |
2-7 |
|
|
QBK-50 |
50 |
12 |
50 |
7 |
8 |
2-7 |
|
|
QBK-65 |
65 |
16 |
50 |
7 |
8 |
2-7 |
|
|
QBK-80 |
80 |
24 |
50 |
7 |
10 |
2-7 |
|
|
QBK-100 |
100 |
30 |
50 |
7 |
10 |
2-7 |
