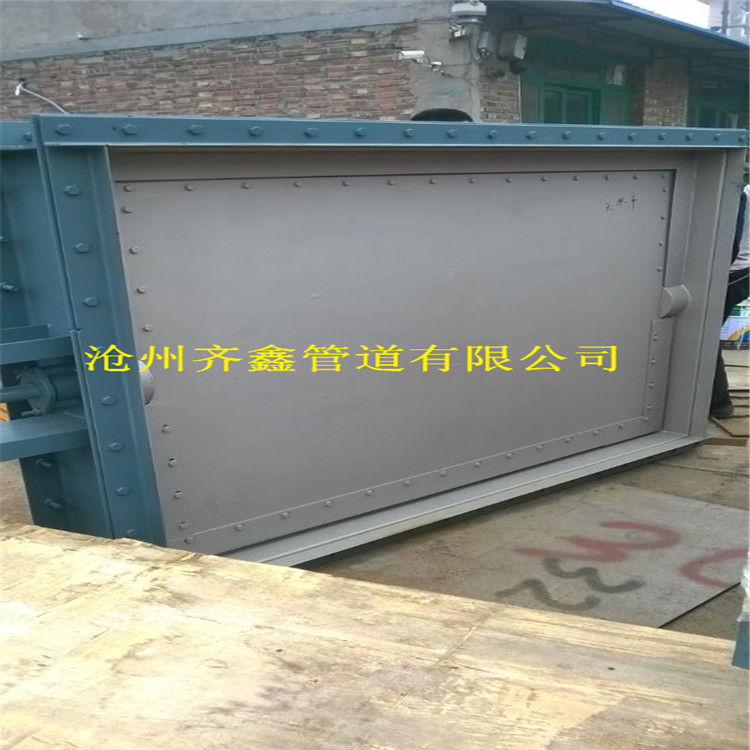

點擊圖片查看大圖一．概述 調節擋板門廣泛用于電廠鍋爐煙風道系統作調節流量之用，結構設計輕巧，啟閉轉動靈活，驅動阻力小。當擋板門在90度行程內開度變更時，通過管路中的工質流量也相應變更。

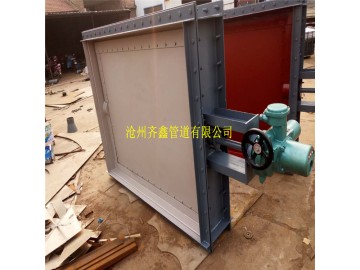

二．結構 1.擋板門為多葉片機翼型，相鄰擋板呈八字對開式； 2.擋板門由外部框架、擋板葉片、軸承與軸密封以及連桿組成； 3.擋板的調節靠電動（或氣動和手動）執行器通過連桿來執行。關閉擋板風門用于電廠煙風管路中做截流工質用，它具有全開全關兩個功能，使系統某一管路工質全部流通或關閉。擋板之間，擋板和門框間設有不銹鋼密封板，風門啟閉角度90°，啟閉時間≤44秒。
1、 風門規格中的寬或長是指風門框架的內邊尺寸，寬度是與擋板垂直方向的尺寸。
2、 根據與風門相接管道的內邊尺寸，選擇風門規格中相同或相近的規格單邊允許錯位是50mm。
3、 風門在管路布置中，應保持擋板軸在水平位置。
4、 風門相配套的電動執行機構可由用戶選定廠家。
5、 風門訂貨時，應提出使用工況參數：
?。?）工作壓力（P） MM H2O
（2） 工作溫度℃
?。?） 工作介質
