萬濠投影儀器用途：

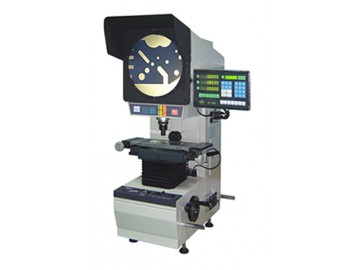

CPJ-3015系列全正像數字式萬濠測量投影儀是光、機、電一體化的精密高效測量儀器。影像與工件完全同向，正立直觀。它廣泛用于機械、儀表、電子、輕工等行業；院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。

萬濠投影儀器特點：
投影儀光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%；坐標測量示值誤差可達(3+L/75)μm，L為被測長度(單位：mm)；儀器配有專用微型打印機和腳踏開關，數據輸出和采樣十分方便。工件影像可以是全正像也可為倒像。

萬濠投影儀器規格參數:

萬濠光學投影儀型號

CPJ-3007 萬濠投影儀

CPJ-3015 萬濠投影儀

CPJ-3015Z萬濠投影儀

工

作

臺

金屬臺面尺寸

260×152

340×152

340×152

玻璃臺面尺寸

125×100

196×96

196×96

X座標行程

75

150

150

Y座標行程

50

50

50

Z座標行程
(調焦用)(mm)

90(調焦)

90(調焦)

90(調焦)

儀器測量精度

3+L/75

4+L/25

4+L/25

X，Y座標數顯解析度：0.5um

投影屏

投影屏尺寸：?312，使用范圍 > ?300 （刻有米字線）。

投影旋轉范圍：0~360o

旋轉角度數顯解析度：1’或0.01o

物鏡

放大倍數： 10X(必備) 20X(選) 50X(選) 100X(選)

物方線視場(mm) ?30 ?15 ?6 ?3

物方工作距 77.7 44.3 38.4 25.3

數據處理系統

Dc-3000 多功能數據處理系統，全中文顯示可做多點采樣，座標旋轉，點、線、距離，角度檢測

儀器照明

透射與反射照明光源均為24V，150W鹵素?zé)?/span>

儀器電源

110V/220V(AC)，50/60Hz，總功率400W

冷卻方式

強制風冷(3軸流風扇)

外形尺寸

770×550×1100

770×550×1100

770×550×1100

儀器重量

單位：kg

120

130

160
