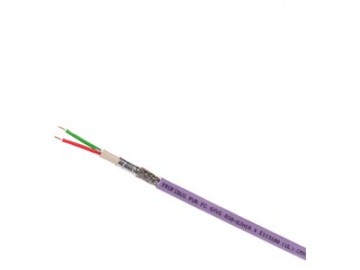

6XV1-830-0EH10紫色電纜，西門子6XV1830-0EH10紫色電纜，西門子屏蔽2芯通訊線，西門子PROFIBUS電纜
SIMATIC NET, PB FC STANDARD CABLE GP, 2-WIRE, SHIELDED, SPECIAL DESIGN FOR RAPID INSTALLATION, MAX. CONSIGNMENT: 1000 M, MIN. ORDERINGQUANTITY: 20 M SOLD BY THE METER

西門子SIEMENS

上海施承電氣自動化有限公司

聯系人：萬工

手機：18621018503    QQ：994020680

電話：021-31662620    傳真：021-67817055

 SIMATIC NET, PB FC STANDARD CABLE GP, 2-WIRE, SHIELDED, SPECIAL DESIGN FOR RAPID INSTALLATION, MAX. CONSIGNMENT: 1000 M, MIN. ORDERINGQUANTITY: 20 M SOLD BY THE METER

電氣數據
單位長度阻尼量
9.6 kHz 時 / 大值
 0.0025 dB/m
38.4 kHz 時 / 大值
 0.0040 dB/m
4 MHz 時 / 大值
 0.022 dB/m
16 MHz 時 / 大值
 0.042 dB/m
波阻
額定值
 150 Ω
9.6 kHz 時
 270 Ω
38.4 kHz 時
 185 Ω
3 MHz ... 20 MHz 時
 150 Ω
相對對稱公差
9.6 kHz 時的波阻
 10 %
38.4 kHz 時的波阻
 10 %
3 MHz ... 20 MHz 時的波阻
 10 %
單位長度的回路電阻 / 大值 110 Ω/km
單位長度的屏蔽電阻 / 大值 9.5 Ω/km
每一長度的容量 / 在1 kHz時 28.5 pF/m
工作電壓
有效值
 100 V
機械數據
電線數量 2
屏蔽層規格 重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層
FastConnect 是
外徑
內導體
 0.65 mm
芯線絕緣
 2.55 mm
電纜內部護套
 5.4 mm
電纜護套
 8 mm
外徑的對稱公差 / 電纜護套 0.4 mm
材料
芯線絕緣
 PE
電纜內部護套
 PVC
電纜外皮的
 PVC
顏色
數據線的芯線絕緣
 紅色 / 綠色
電纜護套
 紫色
彎曲半徑
一次性彎曲時 / 許可小值
 37.5 mm
多次彎曲時 / 許可小值
 75 mm
拉力負荷 / 大值 100 N
單位長度重量 80 kg/km
許可的環境條件
安裝時
運行期間
 -40…+75 °C
在儲存期間
 -40…+75 °C
在運輸期間
 -40…+75 °C
小值
 -40…+75 °C
備注
 20 Cel 時測量電氣屬性，根據 DIN 47250 第 4 部分或 DIN VDE 0472 進行檢查
耐化學性
防油脂
 耐抗力受條件影響
防水
 耐抗力受條件影響
放射折射性 / 抵抗 UV 射線 耐抗力
產品特點、功能、組件 / 概述
產品特點
無鹵素
 否

 是
標準、規范、許可
UL/ETL 列表 / 300 V 評級中 是：c(UL)us, CMG / CL3 / Sun Res
資格證明
CE標識
 是
UL許可證
 是
與 RoHS 一致
 是
船級社
American Bureau of Shipping Europe Ltd. (ABS)
 否
Bureau Veritas (BV)
 否
Det Norske Veritas (DNV)
 否
Germanischer Lloyd (GL)
 否
Lloyds Register of Shipping (LRS)
 否

 否
Polski Rejestr Statkow (PRS)
 否

6ES7 972-0CB20-0XA0
6ES7 972-0CB35-0XA0
6ES7 972-0CC35-0XA0
6GK1 561-1AA01
6GK1 562-1AA00
6GK1 551-2AA00
6GK1 561-3AA01
6GK1 561-3FA00
6GK1 561-4AA01
6XV1 830-0EH10
6XV1 820-5AH10
6XV1 820-5BH50
6XV1 820-5BT10
6GK1 901-0DA20-0AA0
6ES7 901-0BF00-0AA0
6ES7 901-1BF00-0XA0
