名稱 開啟方式 適用場所 特點

　　工業多折折疊門 疊 機場，電廠、地鐵車庫、工業廠房、消防隊車庫、大型工業廠房，展覽館隔斷等其它工業應用。 高安全性、可靠性，操作速度快，耐用性和安全性是首要的考慮因素。從關閉到完全打開自動操作開啟迅速，手動操作(電動發生故障時)兩秒鐘即可完成。

　　N+0單側開啟

　　商用多折折疊門 各類店鋪，經營性場所，例如：汽車快修店，汽車4S店進車區等等。 外觀美觀，透明度好。

　　N+0單側開啟

　　歐標折疊門是一種非常靈活的門，結合強大的設計和時尚的外觀制造出理想門體系統，廣泛應用在各類場合;完全符合殘障/傷健人士進出通道的設計指導原則。

　　歐標折疊門是一種非常靈活的門，結合強大的設計和時尚的外觀制造出理想門體系統，廣泛應用在各類場合;完全符合殘障/傷健人士進出通道的設計指導原則。

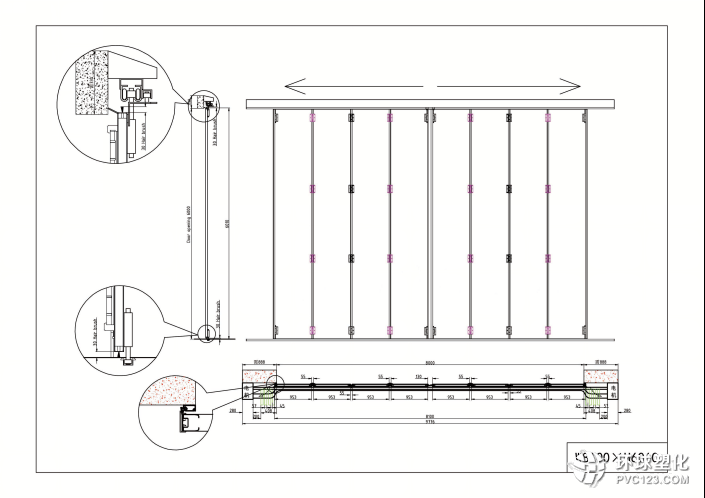

　　根據客戶提供尺寸，做出圖紙如下：

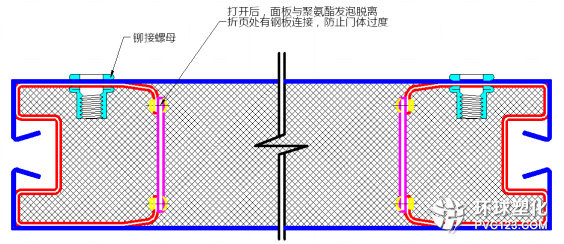

　　隱框與面板配合咬合圖：

　　歐標折疊門技術文件 配件名稱 材料 應用說明

　　門板 寶鋼0.4㎜厚彩涂板或0.4㎜厚彩涂鋁板,中間填充聚氨酯發泡材料 采用隱框設計，表面無焊接縫，隱框經過成型機壓型而成，強度更高，耐腐蝕性更強，隱框與面板和發泡劑充分結合為一體(發泡劑密度在50KG每立方米)，強度更高

　　門框 鋁合金 墻體與門體之間連接(多折門密封框，非結構框)

　　鉸鏈 精鑄鋁合金 配備平面推力力軸承，減少軸的磨擦阻力

　　鏈接螺絲 鍍鋅螺絲 螺絲應用于與框體和門體所有部件的連接

　　全部采用壓力鉚接螺母在隱框內，為預埋螺母設計

　　吊輪 PA66 采用PA66高強度尼龍，軸承為封閉軸承

　　吊桿 Q235 鍍鋅￠20直徑，配平面軸承

　　吊輪軌道 冷軋鋼板 吊軌厚度4㎜，表面噴塑處理

　　上滑道吊件 冷軋鋼板 用于軌道和門框與墻體的連接表面噴塑處理

　　扇于扇之間密封 三元乙丙 三元乙丙密封條，上下密封采用高密度毛刷;毛刷與門體采用鋁合金材質連接，表面噴塑

　　天地插銷手動鎖 鍍鋅鋼板與鋁合金 鎖盒采用鍍鋅鋼板，傳動桿采用鋁合金;鎖芯構建為鍍鋅鋼板，外表面噴塑

　　透明窗 三元乙丙 窗框采用三元乙丙材質，玻璃為雙層夾膠鋼化玻璃

　　預埋滑動螺母 鍍鋅 用于門框與門體鉸鏈等各部位的連接

　　產品簡介

　　歐標折疊門從關閉到安全打開均可實現自動化操作，并且運行迅速，手動操作(電動發生故障)也是毫不費力。歐標折疊門會在任何時候都給予您快的運行速度和全方位的安全保障。

　　歐標折疊門采用歐洲生產工藝標準，門板采用意大利技術隱框設計，表面面板和隱框之間采用咬合設計，表面無焊接縫。

　　整體采用高密度聚氨酯發泡，發泡密度在50kg/m3以上，讓門板與隱框之間連接更為緊密，更加牢固，外觀美觀性得到很大提升。

　　連接鉸鏈采用精鑄鋁并鑲嵌平面推力軸承，使門在運行過程中鉸鏈所受磨差力大大減小，將原來作用在軸上的摩擦轉換軸承摩擦，使其減小摩擦帶來的阻力。

　　門框采用鋁合金專業加強設計，安裝更為方便，更為牢固，大大提升了美觀度。組裝方面，鉸鏈與門板之間采用預埋拉鉚螺母設計，把螺母提前預埋鉚接到門板上，然后螺絲固定，此設計增加使用的耐用性和防止螺絲的松動。

　　產品特點

　　門體采用隱框設計：門板內置骨架構造為冷鍍鋅鋼板，經專用成型機成型U字型加凹凸槽設計，兩側覆蓋0.6mm-1.2mm的鍍鋁鋅板或鋁板，整體發泡而成。

　　門體強度更高，門板厚度有57mm和77mm兩種。

　　多扇結構門體，當門體不需要完全打開時，允許部分門體打開，減少開關時間和熱能的散失。

　　門體頂部與底部均采用高密度雙層毛刷密封，門框和每扇門板之間用三元乙丙橡膠密封。

　　頂部導軌采用4mm厚的鋼板直接安裝在側壁或固定在墻上，固定件厚度不低于4mm。

　　底部導流通道為2mm厚的鋁合金或鋼制導向槽，帶小角度防水坡(或更多特殊設計)，單側折疊四折以上標準配備，二折作為選配。

　　門板與鉸鏈連接采用預埋拉鉚螺母設計，門體上的連接五金件全部采用預埋拉鉚螺母。

　　頂部導軌為50*50*3mm的鋼制軌道或5mm厚的鋁合金軌道，單側折疊四折以上為4mm鍍鋅鋼板成型軌道。

　　吊輪采用封閉軸承加PA66尼龍制成，特殊設計，四輪為一組，增加強度和順滑性。

　　配置范圍：?jiǎn)紊葮?biāo)準 寬度1190mm，小寬度650mm，特殊寬度 單扇定做值為1500mm;板厚57mm適應門體高度為8000mm以?xún)?nèi);板厚77mm適應門體高度為8000mm以上， 單塊高度為13000mm。

　　外觀

　　外觀面板顏色通用為白灰色，特殊顏色需定制;

　　顏色可以在色卡范圍內定做;

　　所有配件以陽極氧化鋁/鍍鋅/噴涂進行表面處理;

　　鋁配件做表面噴涂處理。

　　安全鎖

　　手動門包括內部的一個天地插銷鎖和一個拉手，鎖定在折疊門的門板上;

　　電動門的電機自動鎖定在門關閉的位置，高性能電機也允許門手動拉開;帶離合裝置。

　　選配

　　單面板或雙面板和所有外部鉸鏈設施可以任選標準的RAL顏色做聚酯粉末涂層;

　　驅動部分使用一個安靜的(開啟時間根據電機可以任意設定)快速電機，安全可操控;

　　雙層丙烯酸玻璃或鋼化夾膠玻璃透視窗;

　　小門可選配逃生鎖具。

　　開啟方式多樣化

　　遙控開啟

　　刷卡開啟

　　地磁感應開啟

　　紅外感應開啟

　　雷達開啟

　　折疊門開啟方式

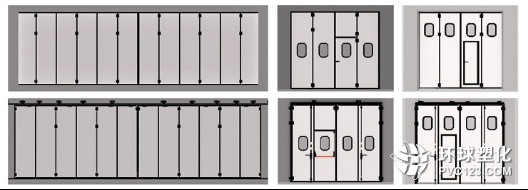

　　常用門型圖

　　可選配24V折疊門開門機

　　液晶面板(多國語言)，方便安裝測試。

　　電子限位開關、開啟關閉限位精準、穩定。

　　可連接手動外部釋放。

　　24V折疊門開門機技術參數

　　· 電源：230±10%，50-60Hz

　　· 馬達工作電壓：24V

　　· 功率：40W

　　· 扭矩：300Nm

　　· 門體寬度(單扇)：2.5m(200kg)/2m(250kg)

　　· 限位電子：電子

　　· 開啟時間：15Sec

　　· 減速：Yes

　　· 遇阻反彈-：智能扭矩管理系統

　　· 自鎖-：機械

　　· 手動釋放：釋放扭矩

　　· 使用頻率：低密集使用

　　· 工作環境溫度：From -20℃ to 50℃

　　· 防護等級：IP44/IP55

　　· 重量：16kg
