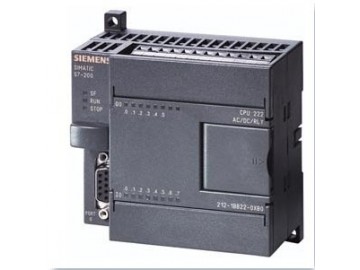

6ES7212-1AB23-0XB8
SIMATIC S7-200，CPU 222緊湊型單元，DC 電源，8 DI DC/6 DO DC，4 KB代碼/2 KB數據，PROFIBUS DP，可擴展
|
概述：
 |
6XV1830-0EH10
SIMATIC NET, PROFIBUS 快速標準電纜 GP, 2 芯, 屏蔽, 為快速安裝而特殊設計，大長度: 1000m, 小訂購數量: 20m, 按米銷售
|
0
| 定貨號 |
注釋 |
| CPU |
|
| 6ES7211-0AA23-0XB0 |
CPU221 DC/DC/DC,6輸入/4輸出 |
| 6ES7211-0BA23-0XB0 |
CPU221 繼電器輸出,6輸入/4輸出 |
| 6ES7212-1AB23-0XB8 |
CPU222 DC/DC/DC,8輸入/6輸出 |
| 6ES7212-1BB23-0XB8 |
CPU222 繼電器輸出,8輸入/6輸出 |
| 6ES7214-1AD23-0XB8 |
CPU224 DC/DC/DC,14輸入/10輸出 |
| 6ES7214-1BD23-0XB8 |
CPU224 繼電器輸出,14輸入/10輸出 |
| 6ES7214-2AD23-0XB8 |
CPU224XP DC/DC/DC,14DI/10DO,2AI/1AO |
| 6ES7214-2BD23-0XB8 |
CPU224XP 繼電器輸出,14DI/10DO,2AI/1AO |
| 6ES7216-2AD23-0XB8 |
CPU226 DC/DC/DC,24輸入/16輸出 |
| 6ES7216-2BD23-0XB8 |
CPU226 繼電器輸出,24輸入/16輸出 |
6ES7212-1AB23-0XB0
CPU 222, DC PS, 8DI DC/6DO DC
- 產品信息
- 文檔
- 技術數據
- 后續產品
- |
SIMATIC S7-200，CPU 222緊湊型單元，DC 電源，8 DI DC/6 DO DC，4 KB代碼/2 KB數據，PROFIBUS DP，可擴展
|
| |
| 電源電壓 |
| DC 24 V |
是 |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 負載電壓 L+ |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 接通電流，大值 |
10 A; 28.8 V 時 |
| 來自電源電壓 L+，大值 |
500 mA; 85 至 500 mA，對于擴展組件輸出電流 (DC 5 V) 340 mA |
| 傳感器供電 |
| 24 V 傳感器供電 |
| 24 V |
是; 允許范圍：15.4 至 28.8 V |
| 短路保護 |
是; 電子的，在 600 mA 時 |
| 輸出電流，大值 |
180 mA |
| 存儲器 |
| 存儲器類型 |
其他 |
| 存儲器模塊數量（可選） |
1; 插拔式存儲器模塊，內容與集成 EEPROM一致，另外還可以分類存放配方、數據記錄和其它文件。 |
| 數據存儲器和程序存儲器 |
| 數據存儲器，大值 |
2 kbyte |
| 程序存儲器，大值 |
4 kbyte |
| 緩沖 |
| 存在 |
是; 程序：整個程序位于集成 EEPROM 中，免維護，可通過 CPU 編程；數據：整個從PG/PC 下載的 DB 1 位于集成 EEPROM 中，免維護，DB 1 的即時數值位于 RAM 中，剩余標記、計時器、計數器等通過高效電容器免維護；可選擇用于長時間緩沖的電池 |
| 蓄電池 |
| 緩沖器電池 |
| 電池操作 |
|
| 緩沖器時間，大值 |
50 h; （40 °C 下至少 8 小時）；200 天（典型值）附帶可選擇的電池模塊 |
| CPU-處理時間 |
| 對于位運算，大值 |
0.22 µs |
| 計數器、定時器及其剩磁 |
| S7 計數器 |
| 數量 |
256 |
| 在帶電池的情況下保留 |
| 可調整 |
是; 關于高效電容器或電池 |
| 下限 |
1 |
| 上限 |
256 |
| 計數范圍 |
| 下限 |
0 |
| 上限 |
32767 |
| S7 時間 |
| 數量 |
256 |
| 在帶電池的情況下保留 |
| 可調整 |
是; 關于高效電容器或電池 |
| 上限 |
64 |
| 時間范圍 |
| 下限 |
1 ms |
| 上限 |
54 min; 4 個計時器：1 ms 至 30 s；16 個計時器：10 ms 至 5 min；236 個計時器：100ms 至 54 min |
| 數據范圍及其剩磁 |
| 標記 |
| 數量，大值 |
32 byte |
| 存在剩磁 |
是; M 0.0 至 M 31.7 |
| 在帶電池的情況下保留 |
0 至 255，關于高效電容器或電池，可調整 |
| 在不帶電池的情況下保留 |
0 至 112 在 EEPROM 中，可調整 |
| 硬件擴展 |
| 擴展設備，大值 |
2; 只能使用 S7-22x系列的擴展模塊。由于輸出電流受限，擴展模塊的使用可能受到限制。 |
| 可連接的編程設備/PC |
SIMATIC PG/PC，標準 PC |
| 擴展模塊 |
| 模擬輸入端/輸出端，大值 |
10; 大 8 個輸入和 2 個輸出（EM）或大 0 個輸入和 4 個輸出（EM） |
| 數字輸入端/輸出端，大值 |
78; 多 40 個輸入和 38 個輸出（CPU + EM） |
| AS 接口輸入端/輸出端，大值 |
62; AS 接口 A/B 從站 (CP 243-2) |
| 數字輸入 |
| 數字輸入端數量 |
8 |
| m/p 讀取 |
是; 可選擇，每組 |
| 輸入電壓 |
| 額定值，DC |
24 V |
| 對于信號“0” |
0 至 5 V |
| 對于信號“1” |
小值 15 V |
| 輸入電流 |
| 對于信號“1”，典型值 |
2.5 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| 可參數化 |
是; 全部 |
| 從“0”到“1”時，小值 |
0.2 ms |
| 從“0”到“1”時，大值 |
12.8 ms |
| 對于報警輸入端 |
| 可參數化 |
是; E 0.0 至 E 0.3 |
| 對于計數器/技術功能 |
| 可參數化 |
是; （E0.0 至 E0.5）30 kHz |
| 導線長度 |
| 屏蔽導線長度，大值 |
500 m; 標準入口： 500 m，快速計數器： 50 m |
| 未屏蔽導線長度，大值 |
300 m; 不用于高速信號 |
| 數字輸出 |
| 數字輸出端數量 |
6; 晶體管 |
| 生產功能/連接數字輸出端/短路保護 |
否; 外部預設 |
| 感應式關閉電壓的限制 |
1 W |
| 輸出端的通斷能力 |
| 電阻負載時的大值 |
0.75 A |
| 照明負載時的大值 |
5 W |
| 輸出電壓 |
| 對于信號 “1”，小值 |
DC 20 V |
| 輸出電流 |
| 對于信號“1”的額定值 |
750 mA |
| 針對信號“0”的剩余電流，大值 |
10 µA |
| 電阻負載時的輸出延遲 |
| 從 “0” 到“1”，大值 |
15 µs; 標準輸出，大值（A 0.2 至 A 0.5）15 µs；脈沖輸出，大值（A 0.0 至 A0.1）2 µs |
| 從 ”1” 到“0”，大值 |
130 µs; 標準輸出，大值（A 0.2 至 A 0.5）100 µs；脈沖輸出，大值（A 0.0 至 A0.1）10 µs |
| 2 個輸出端的并聯開關 |
| 用于增加功率 |
是 |
| 開關頻率 |
| 電阻負載的脈沖輸出端，大值 |
20 kHz; A 0.0 至 A 0.1 |
| 輸出端的總電流（每組） |
| 所有安裝位置 |
| 高可達 40 ℃，大值 |
4.5 A |
| 水平安裝位置 |
| 高可達 55 ℃，大值 |
4.5 A |
| 繼電器輸出端 |
| 繼電器輸出端大數量，集成 |
0 |
| 導線長度 |
| 屏蔽導線長度，大值 |
500 m |
| 未屏蔽導線長度，大值 |
150 m |
| 模擬輸入 |
| 模擬電位計數量 |
1; 模擬電位計；分辨率 8 位 |
| 傳感器 |
| 可連接傳感器 |
| 雙線傳感器 |
是 |
| 允許的閉路電流（雙線傳感器） 大值 |
1 mA |
| 1. 接口 |
| 接口類型 |
集成 RS 485 接口 |
| 物理組成 |
RS 485 |
|
