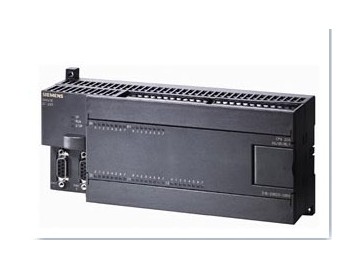

CPU 226 裝配有：

• 集成式 2 V 編碼器/負載電源:
  用于直接連接傳感器和編碼器。 具有 400 mA 輸出電流，它也可用作負載電源。
• 2種型號：
  帶多種電源和控制電壓
• 內置數字量輸入/輸出：
  24個輸入和 16 個輸出。
• 2 個通訊接口:
  可選
  • 作為 PPI接口，用于編程功能、HMI 功能（TD 200、OP），S7-200 內部 CPU / CPU 通信（9.6/19.2/187.5 kbps），或作為 MPI從站，用于和 MPI 主站（S7-300 / -400、OP、TD、按鈕板）進行數據交換。
  • 用戶可編程接口（FreePort），帶中斷能力，用于和非西門子設備進行串行數據交換，例如在 ascii  協議下、波特率為 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 Kbit/s時，可將 PC / PPI 電纜用作為 RS 232/ RS 485 適配器。
• 擴展總線：
  連接擴展模塊 (只能使用 22x 系列的擴展模塊)。
• 中斷輸入：
  對過程信號的上升沿或下降沿作出極高速響應
• 高速計數器：
  6 個高速計數器(30 kHz), 可通過參數設置使能和復位輸入，具有2個單獨的輸入端，可同時用作增/減計數器；或者可以連接2個具有90°相差脈沖列(4x20 kHz)的增量編碼器。
• 通過數字量和模擬量擴展模塊進行無故障擴展(擴展模塊，選件)。
• 仿真器（可選）：
  用于集成輸入的仿真和用戶程序的檢驗。
• 模擬電位計:
  2 個模擬電位計，可在日常工作中用作一個設定值計數器，例如設定時間。
• 脈沖輸出：
  2 個高頻脈沖輸出（大 20 kHz）；用于定位任務及通過電源電路控制調頻電機和步進電機。
• 實時時鐘：
  例如用于給報文加時間標記、紀錄機器運行時間或用于基于時間的過程控制。
• EEPROM 子模塊(選件):
  用于保存完整的 STEP 7-Micro/WIN 用戶程序及其它文檔。
  用于支持數據記錄功能和配方管理。
  允許快速修改程序(即使沒有編程器)和其它程序歸檔。
• 通過電池提供長時間后備：
  可將存儲時間提高到200天。無電池模塊時，用戶數據（如存儲器位狀態、數據塊、定時器和計數器）通過內部的電容進行保護,大約 5 天?？梢员４嬗脩舫绦?免維護)。電池模塊插入存儲器子模塊插槽中。

• 廣泛的指令集:
  有大量的
  • 基本運算 如二進制邏輯運算、結果賦值、存儲、計數、產生時間、裝載、傳輸、比較、移位、循環移位、產生補碼、調用子程序（帶局部變量）
  • 集成通訊指令 （如 S7-200 通訊（讀網絡（NETR），寫網絡（NETW）或自由口（發送XMT，接收RCV）
  • 用戶友好的功能 如脈沖持續時間調制、脈沖序列功能、算法功能、浮點算法、PID 閉環控制、跳轉功能、循環功能和代碼轉換都使編程任務得以簡化。
• 計數:
  用戶友好的計數功能配以集成的計數器和高速計數器指令給用戶開辟了新的應用領域
• 中斷處理:
  • 邊沿觸發中斷（由過程信號的上升沿或下降沿觸發）允許對過程中斷作出極快的響應。
  • 時間控制型中斷可以以 1 ms 為增量設置范圍從 1 ms 至 255 ms。
  • 當達到設定值或計數器方向改變時，可觸發計數器中斷。
  • 通訊中斷使得能迅速方便地與周圍的設備如打印機或條碼閱讀器交換信息
• 輸入/輸出的直接詢問和驅動:
  也可以對輸入和輸出進行掃描以及獨立于循環周期而直接進行設置?？刂破髂苎杆俚貙^程事件作出響應（例如，當發生中斷時，直接復位輸出）。
• 口令保護:
  3 級口令保護的概念有效地保證了用戶專有技術的安全。對于訪問用戶程序，有以下幾種保護方案:
  • 完全訪問:程序可以隨便改動。
  • 只讀：未經授權不能修改程序?？梢赃M行測試、設置系統參數和拷貝程序。
  • 完全保護：未經授權不能修改、讀出和復制程序。可進行參數設置。
• 測試和診斷功能：
  用戶友好的功能支持測試和診斷：使用可定義的循環次數執行和分析整個程序。多大 124 個循環內的內部參數，如位存儲器、定時器或計數器同時記錄下來。
• 測試和診斷運行過程中對輸入和輸出進行“強制”：
  可不在循環周期內獨立設置輸入和輸出，例如可以檢測用戶程序。
• 在線運行編輯：
  在運行模式下，可以編輯程序，并通過點擊鼠標將修改的程序裝入CPU中，而不需要中斷當前程序的執行。
• 提供諸如其它SIN、COS、TAN、LN、EXP算術模塊
• 數據紀錄：
  時間控制或事件控制的數據記錄保存在EEPROM存儲子模板中，例如性能數據、統計數據、故障報文，可選擇地加入時間標簽?？梢允褂?STEP 7-Micro/WIN 中的 S7 Explorer 隨時傳送紀錄文件。
• 配方管理:
  在 STEP 7-Micro/WIN 項目中定義并下載配方。為了更好地使用存儲器，配方存儲在 EEPROM 存儲器子模塊中。可以在線修改和更新配方。

編程

STEP 7-Micro/WIN32 V4 可以對所有 S7-200 CPU 進行編程.

注意:

不能使用 STEP 7-Micro/DOS 對 CPU 226 進行編程。如果通過PG/PC的串口進行編程，則額外需要PC/PPI電纜。當使用STEP 7 Micro/Win V4編程時，可以通過SIMATIC CP 5511 或 CP 5611進行編程，以及通過編程器的MPI接口編程。此時高傳輸速率為187.5 kbps。
