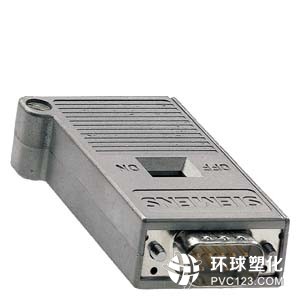

點擊圖片查看大圖西門子6GK1500-0EA02 西門子總線接頭 西門子DP接頭 西門子Profibus插座 西門子180度金屬外殼插座
| 聯系人 | 徐生前（銷售工程師） |
| 手 機 | 13681636331 |
| Q Q | 1197371023 |
| 電 話 | 021-61316615 |
 |
SIMATIC NET，PB 總線連接器，帶有用于工業 PC，SIMATIC OP，OLM 的軸線電纜引出端；傳輸速率 12Mbit/s;帶隔離功能的終端電阻 金屬外殼
|
|
總線接頭 |
6ES7 972-0BA52-0XA0 |
6ES7 972-0BA60-0XA0 |
6GK1 500-0FC10 |
6GK1 500-0EA02 |
|---|---|---|---|---|
|
電纜引出線 |
90° 電纜出線 |
35° 電纜出線 |
180° 電纜出線 |
180° 電纜出線 |
|
用于 PLC |
||||
|
S7-200/-300/-400 |
• |
• |
||
|
帶有 CM 1241、CM 1242-5 的 S7-1200；CM 1243-5 |
• |
|||
|
帶有 CP 5603 的 S7-mEC |
• |
• |
• |
• |
|
C7-633 DP, C7-634 DP, C7-635, C7-636 |
• |
• |
||
|
S5-115U 至 S5-155U |
• |
• |
||
|
I/O 設備 |
||||
|
ET 200M/ET 200B/ET 200L/ET 200S |
• |
• |
||
|
編程器 |
||||
|
PG 720/720C/PG 740/PG 760 |
• |
• |
||
|
接口 |
||||
|
IM 308-C |
• |
• |
||
|
CP 5431® FMS/DP |
• |
• |
||
|
CP 342-5/CP 343-5/CP 443-5/IM 467 |
• |
• |
||
|
CP 5511/CP 5512/CP 5711/CP 5603 |
• |
• |
• |
• |
|
CP 561x/CP 562x |
• |
• |
||
|
SIMATIC OP |
• |
• |
||
|
OLM/OBT |
• |
• |
• |
• |
|
RS 485 中繼器 |
• |
• |
||
|
診斷中繼器 |
• |
• |
•適用于以下應用：
Technical Specifications
|
總線接頭 |
6ES7 972-0BA12-0XA0 |
6ES7 972-0BA41-0XA0 |
6ES7 972-0BA30-0XA0 2) |
|---|---|---|---|
|
電纜引出線 |
90° 電纜出線 |
35° 電纜出線 |
30° 電纜出線 |
|
傳輸速率 |
9.6 Kbit/s 到 12 Mbit/s |
9.6 Kbit/s 到 12 Mbit/s |
9.6 至 1500 KB/S |
|
端接電阻 |
集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇：如果連接有電阻器，則引出總線是斷開的 |
集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇：如果連接有電阻器，則引出總線是斷開的 |
無端接電阻， |
|
接口 |
|||
|
9 針 Sub-D 插座 |
9 針 Sub-D 插座 |
9 針 Sub-D 插座 |
|
4 個端子板，用于截面積大為 1.5 mm2的導線 |
4 個端子板，用于截面積大為 1.5 mm2的導線 |
4 個絕緣刺破連接件，適用于 0.644 ± 0.040 mm2 的導線 |
|
快速連接絕緣位移 |
X |
X |
√ |
|
電源 |
4.75 - 5.25 VDC |
4.75 - 5.25 VDC |
– |
|
電流消耗 |
大 5 mA |
大 5 mA |
– |
|
允許環境條件 |
|||
|
0℃ - +60℃ |
0℃ - +60℃ |
0℃ - +60℃ |
|
–25 °C - +80 °C |
–25 °C - +80 °C |
–25 °C - +80 °C |
|
大 75 %，+25℃ 時 |
大 75 %，+25℃ 時 |
大 75 %，+25℃ 時 |
|
設計 |
|||
|
15.8 x 59 x 35.6 |
15.8 x 54 x 39.5 |
15 x 57.6 x 39.45 |
|
大約 40 g |
大約 40 g |
大約 30 g |
|
編程器接口 |
0BA12：no; 0BB12:√ |
0BA41:無；0BB41；√ |
X |
|
防護等級 |
IP20 |
IP20 |
IP20 |
|
UL 認證 |
√ |
√ |
√ |
|
用于 PLC |
|||
|
S7-200/-300/-400® |
•3) |
• |
• |
|
C7-633 DP, C7-634 DP, C7-635, C7-636 |
• |
• |
• |
|
S5-115U 至 S5-155U |
• |
• |
• |
|
I/O 站 |
|||
|
ET 200M/ET 200B/ET 200L/ET 200S |
• |
• |
• |
|
編程器 |
|||
|
PG 720/720C/PG 740/PG 760 |
• |
• |
|
|
接口 |
|||
|
IM 308-C |
• |
• |
• |
|
CP 5431 FMS/DP |
• |
• |
• |
|
CP 342-5 |
• |
• |
|
|
CP 343-5 |
• |
• |
|
|
CP 443-5 |
• |
• |
|
|
IM 467 |
• |
• |
|
|
CP 5511/CP 5512/CP 5611/CP 5613/CP 5614 |
• |
• |
|
|
SIMATIC OP |
|||
|
OLM/OBT |
• |
• |
|
|
RS 485 轉發器 |
• |
• |
• |
• 適合于應用
1) 適用于寬溫度范圍（-25 °C 至 +60 °C）并具有優異防惡劣環境性能（覆膜涂層）的 SIPLUS 模塊
2)軟總線電纜不適用于這種接頭
3) S7-400:
當 DP 接口占用時，不能使用 MPI/DP 接口；
在分配了 IFM2 接口時，不能與 IFM1 接口結合使用
|
總線接頭 |
6ES7 972-0BA52-0XA0 |
6ES7 972-0BA60-0XA0 |
6GK1 500-0FC10 |
6GK1 500-0EA02 |
|---|---|---|---|---|
|
電纜引出線 |
90° 電纜出線 |
35° 電纜出線 |
180° 電纜出線 |
180° 電纜出線 |
|
傳輸速率 |
9.6 Kbit/s 到 12 Mbit/s |
9.6 Kbit/s 到 12 Mbit/s |
9.6 Kbit/s 到 12 Mbit/s |
9.6 Kbit/s 到 12 Mbit/s |
|
端接電阻 |
集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇： |
集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇： |
集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇： |
集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇： |
|
接口 |
||||
|
9 針 Sub-D 插座 |
9 針 Sub-D 插座 |
9 針 Sub-D 插座 |
9 針 Sub-D 插座 |
|
所有設備的 4 個絕緣穿刺連接部件 |
所有設備的 4 個絕緣穿刺連接部件 |
所有設備的 4 個絕緣穿刺連接部件 |
4 個端子板用于 |
|
快速連接絕緣位移 |
√ |
√ |
√ |
X |
|
電源 |
4.75 - 5.25 VDC |
4.75 - 5.25 VDC |
4.75 - 5.25 VDC |
4.75 - 5.25 VDC |
|
電流消耗 |
大 5 mA |
大 5 mA |
大 5 mA |
大 5 mA |
|
允許環境條件 |
