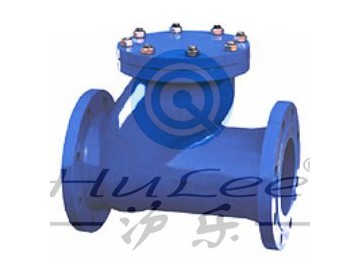

點擊圖片查看大圖HQ41X滾球式止回閥詳細說明：
一、滾球式止回閥主要技術參數:
公稱壓力：1.0～1.6MPa
公稱通經：50～350mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
二、滾球式止回閥主要零部件材料:
|
零件名稱 |
閥體 |
球 |
|
材料 |
鑄鐵、球鐵、鑄鋼 |
鋼體外包橡膠 |
三、滾球式止回閥結構圖：
四、滾球式止回閥主要外形連接尺寸:
|
DN（mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
180 |
200 |
260 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
|
H |
185 |
210 |
245 |
280 |
335 |
400 |
495 |
600 |
715 |
820 |
