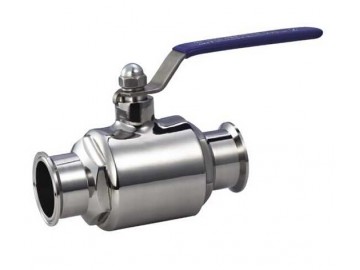

點擊圖片查看大圖
【衛生級快裝球閥】產品概述
【衛生級快裝球閥】流體阻力小：球閥是所有閥類中流體阻力小的一種。開關迅速、方便：只要閥桿轉動90°，球閥就完成了全開或者全關動作，很容易實現快速啟閉。閥座密封性能好。大多數球閥的密封圈都采用聚四氟乙烯等彈性材料制造，軟密封結構易于保證啟封，而且球閥的密封力隨著介質壓力的增高而增大。閥桿密封可靠。
球閥啟閉時閥桿只作旋動而不作升降運動，閥桿的填料密封不易破壞，且閥桿倒密封的密封力隨著介質壓力的增高而增大。由于聚四氟乙烯等材料具有良好的自潤滑性，與球閥球體的磨擦損小，故球閥的使用壽命長。生級無滯留液球閥可配置氣動、電動、液動等多種驅動機構，實現遠距離控制和自動化操作。球閥閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
【衛生級快裝球閥】產品特征
|
公稱壓力 |
適用穩定范圍 |
適用介質 |
螺紋類型 |
|
1.6-6.4MPa |
-20～232℃～350℃ |
水、油、氣及某些腐蝕性液體（W。O。G） |
G。NPT。BSPT。BSP。DI259/2999 |
【衛生級快裝球閥】主要連接尺寸及重量
|
SIZE |
1/4" |
143/8" |
17.51/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
60 |
60 |
70 |
85 |
95 |
110 |
130 |
150 |
190 |
210 |
268 |
|
H |
50 |
50 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
E |
100 |
100 |
22.7 |
27.5 |
33.5 |
42 |
48.6 |
60.5 |
76.3 |
90 |
106.5 |
【衛生級快裝球閥】主要零件材料
|
零件名稱 |
材質 |
|
|
閥體 |
不銹鋼CF8M |
碳鋼WCB |
|
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
閥蓋 |
不銹鋼CF8M |
碳鋼WCB |
|
球體 |
不銹鋼SS316 |
不銹鋼SS304 |
|
閥桿 |
不銹鋼SS316 |
不銹鋼SS316 |
|
螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
手柄套 |
塑料 |
塑料 |
|
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
|
閥桿螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
填料壓蓋螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
止推墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
螺栓 |
不銹鋼SS304 |
不銹鋼SS304 |
