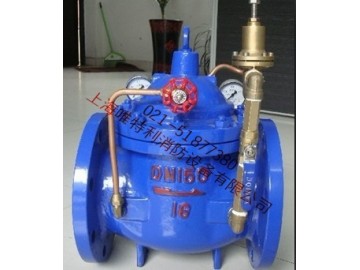

點擊圖片查看大圖200X減壓閥 可調式減壓閥概述：
200X減壓閥也稱之為“可調式減壓閥”，它是利用水作用力控制調節導閥，使閥后水壓降低，無論進口壓力波動還是出口流量變化，出口的靜壓和動壓穩定在設定值上。出口壓力在一定范圍內可調節。
200X減壓閥工作原理：
可調式減壓閥是用來調節以及控制閥體的出口壓力，明確來說，就是通過減壓導閥來控制閥體出口的壓力，以及調節閥體出口壓力。
減壓閥的工作原理是：根據閥門的箭頭標志，區別進口出口端，然后安裝到管道上，當水流從閥門的進口處流過時，水流通過進口端的外接銅管流到控制室（隔膜室）中，而此時閥體中的水也從進口端流到出口端，而出口端的水同時也從出口端流到銅管流到減壓導閥上，當出口壓力已高于預先設定好壓力的減壓導閥時，減壓導閥會關閉，控制室會停止排水。這時，控制室里的水壓慢慢升高，使控制室的水壓高于主閥的水壓，閥門關閉，出口壓力不再升高。
當減壓閥出口壓力降到減壓導閥預先設定好的壓力時，此時減壓導閥慢慢開啟，控制室里的水從銅管流出減壓導閥，流到閥門出口端。這時，由于減壓導閥的管道排水量大于控制室的針型閥，控制室壓力下降，此時主閥壓力高于控制室壓力，閥門開啟。在穩定的狀態下，控制室進水與排水相同，主閥開度不變，出口壓力穩定。
200X減壓閥特點：
<!--[if !supportLists]-->1、<!--[endif]-->主閥出口壓力不因進口壓力變化而改變。
<!--[if !supportLists]-->2、<!--[endif]-->不因主閥出口流量的變化而改變出口壓力。
<!--[if !supportLists]-->3、<!--[endif]-->利用導閥來自身控制，無需其他裝置和能源，維修保養簡單。
<!--[if !supportLists]-->4、<!--[endif]-->壓力控制準確度高，受進口壓力和流量影響小，減壓穩壓可靠。
200X減壓閥性能要求：
可調式減壓閥設有壓力調整機構，調整減壓導閥螺釘進行調節，壓力增高或者減低并有防松裝置，順時針方向擰動螺釘，出口壓力增高。（小閥前閥后壓差不小于0.1MPa）
200X減壓閥調壓特性：
在給定的彈簧壓力級范圍內，出口壓力應能在大值與小值之間連續調整，不應有卡阻和異常振動。
200X減壓閥主要外形尺寸：
|
公稱通徑 DN（mm） |
尺寸 |
|||||
|
L |
A1 |
A |
H1 |
H |
F |
|
|
20 |
150 |
130 |
325 |
179 |
212 |
116 |
|
25 |
160 |
130 |
325 |
179 |
212 |
116 |
|
32 |
180 |
130 |
325 |
179 |
212 |
116 |
|
40 |
200 |
140 |
335 |
210 |
265 |
168 |
|
50 |
203 |
140 |
335 |
210 |
265 |
168 |
|
65 |
216 |
140 |
335 |
215 |
310 |
180 |
|
80 |
241 |
145 |
345 |
245 |
350 |
210 |
|
100 |
292 |
155 |
365 |
305 |
460 |
284 |
|
125 |
330 |
165 |
385 |
365 |
520 |
310 |
|
150 |
356 |
180 |
410 |
415 |
570 |
370 |
|
200 |
495 |
205 |
465 |
510 |
840 |
463 |
|
250 |
622 |
225 |
505 |
560 |
890 |
525 |
|
300 |
698 |
245 |
545 |
658 |
1030 |
625 |
|
350 |
787 |
275 |
595 |
696 |
1090 |
705 |
|
400 |
914 |
285 |
625 |
735 |
1150 |
778 |
|
450 |
978 |
285 |
625 |
735 |
1150 |
778 |
|
500 |
978 |
410 |
780 |
750 |
1110 |
690 |
|
600 |
1230 |
456 |
888 |
850 |
1286 |
785 |
