綜述

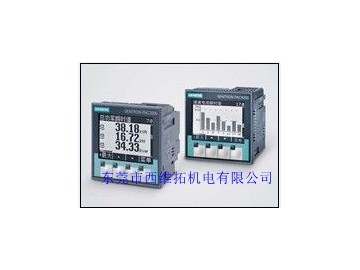

西門子SENTRON PAC系列多功能電力儀表是西門子公司針對客戶開發的多功能電力測量儀表，可用來計量、顯示配電系統的多種測量參數，例如電壓、電流、功率、電度、頻率、諧波等參數，具有中文大屏幕液晶顯示。根據功能不同，可分為PAC4200、PAC3200、PAC3100多種型號

 產品型號
PAC3100測量表（全電量檢測、2DI/2DO、Modbus RTU通訊）
7KM3133-0BA00-3AA0
PAC3200測量表（全電量檢測、諧波畸變率、1DI/1DO）
7KM2112-0BA00-3AA0
7KM2111-1BA00-3AA0
7KM2112-0BA00-2AA0
PAC4200測量表（全電量檢測、諧波31次、2DI/2DO）
7KM4212-0BA00-3AA0
7KM4212-0BA00-2AA0

擴展模塊

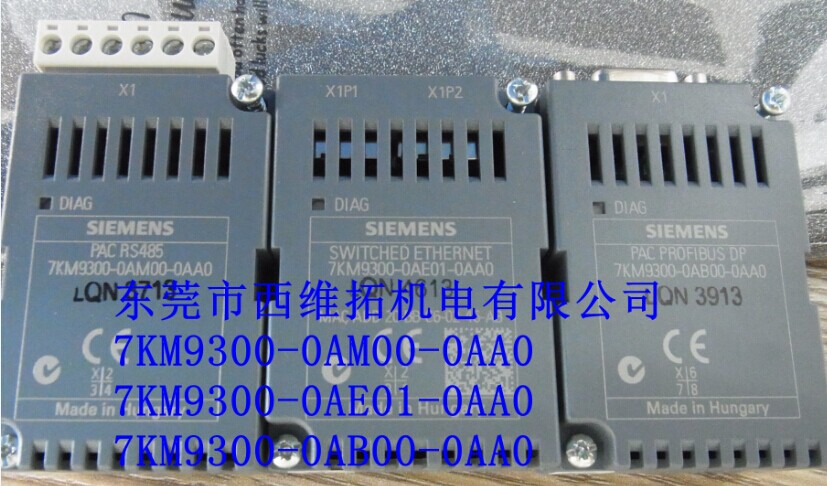

7KM9300-0AB00-0AA0 PAC3200、PAC4200的PROFIBUS擴展模塊
7KM9300-0AB01-0AA0 PAC3200、PAC4200、3VA的PROFIBUS擴展模塊
7KM9300-0AM00-0AA0 PAC3200、PAC4200的MODBUS RTU擴展模塊
7KM9300-0AE01-0AA0 PAC3200、PAC4200的ETHERNET PROFINET擴展模塊


SENTRON PAC3100
簡介
SENTRON PAC3100 是一種綜合性強、具有經濟的全面配置的高性價比的多功能儀表?？捎脕頇z測 30 多種電氣參數，如電壓、電流、功率、電能、頻率、功率因數等，還可檢測測量值的小值和大值?？蓾M足大多數客戶的需求。，大尺寸 LCD 圖形中文顯示屏。SENTRON PAC3100 標配為開放式MODBUS RTU通訊協議的螺釘接線接口，滿足工業通訊的需求。

SENTRON PAC3100 性能特點
應用：盤面儀表、電氣設備遠程控制、基本電能質量監測
遙測：三相電壓、電流、功率、功率因數、頻率、電度等
遙信：開關運行狀態或故障狀態等信號，本體帶2個DI（無源）
遙控：遠程控制分或合閘，本體帶2個DO
通訊：開放式通訊協議Modbus RTU RS485接口
大尺寸LCD圖形顯示屏，中文或多語言顯示
采用標準型密封，防護等級達到 IP65
結構緊湊，占用空間小

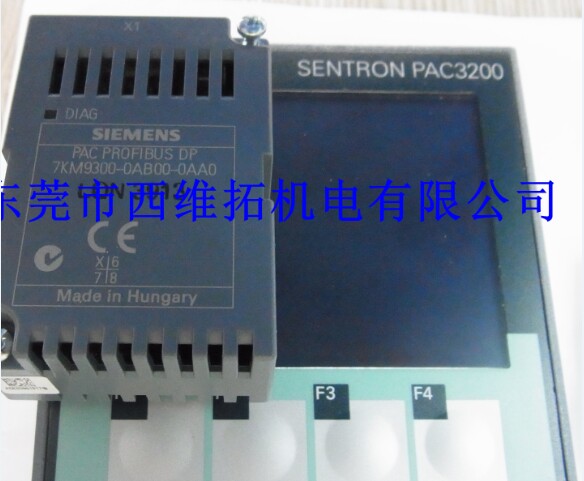

SENTRON PAC3200
簡介
SENTRON PAC3200是一種用于面板安裝的高性能電力儀表，可用來計量、顯示配電系統的 50 個測量變量，集遙測、遙信、遙控于一體，大尺寸 LCD 圖形中文顯示屏。PAC3200本體集成以太網接口，支持 MODBUS TCP協議。

SENTRON PAC3200 性能特點
應用：盤面儀表、電氣設備遠程控制、基本電能質量監測
遙測：三相電壓、電流、功率、功率因數、頻率、電度等
遙信：開關運行狀態或故障狀態等信號，本體帶1個DI、DC24V
遙控：遠程控制分或合閘，本體帶1個DO
通訊：集成以太網接口，支持Modbus TCP
通訊擴展：可插接PROFIBUS-DP和MODBUS-RTU通訊模塊
大尺寸LCD圖形顯示屏，中文或多語言顯示
采用標準型密封，防護等級達到 IP65
結構緊湊，占用空間小

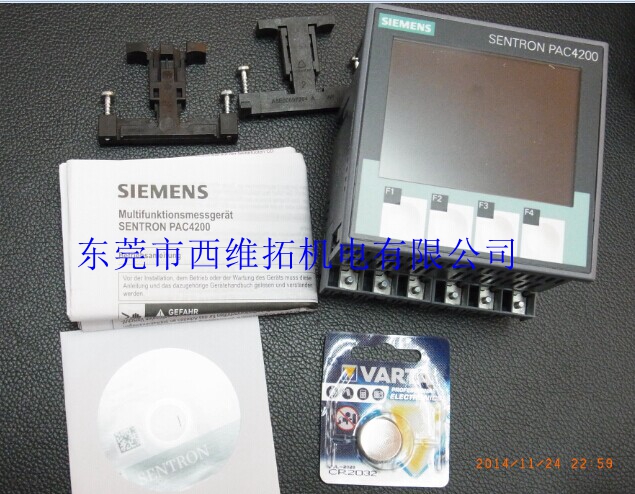

SENTRON PAC4200 性能特點
應用：盤面儀表、電氣設備遠程控制、基本電能質量監測
遙測：三相電壓、電流、功率、功率因數、頻率、電度等等200多個電能參數
存儲：可將負荷曲線存儲在其內部存儲器中。將存儲 40 天內以 15 分鐘為測量周期的視在、有功和無功功率平均值。
事件：可記錄 4000 多個運行及系統事件，并可單獨對它們進行調節
遙信：開關運行狀態或故障狀態等信號，本體帶2個DI（無源）
電能質量：可以查看31次電壓、電流的諧波分布圖，及電壓的矢量分布圖
遙控：遠程控制分或合閘，本體帶2個DO
通訊：開放式通訊協議Modbus RTU RS485接口
大尺寸LCD圖形顯示屏，中文或多語言顯示
采用標準型密封，防護等級達到 IP65
直接連接到高達 690 V、CAT III 的工業網絡
結構緊湊，占用空間小

7KM3133-0BA00-3AA0
7KM2112-0BA00-3AA0
7KM2111-1BA00-3AA0
7KM2112-0BA00-2AA0
7KM4212-0BA00-3AA0
7KM4212-0BA00-2AA0
7KM3133-0BA00-3AA0
7KM2112-0BA00-3AA0
7KM2111-1BA00-3AA0
7KM2112-0BA00-2AA0
7KM4212-0BA00-3AA0
7KM4212-0BA00-2AA0
7KM4211-1BA00-3AA0
7KM4211-1BB00-3AA0
7KM9200-0AB00-0AA0
7KM9300-0AB00-0AA0
7KM9300-0AB01-0AA0
7KM9300-0AE01-0AA0
7KM9900-0YA00-0AA0
7KM9900-0XA00-0AA0
7KM9900-0SA00-0AA0
