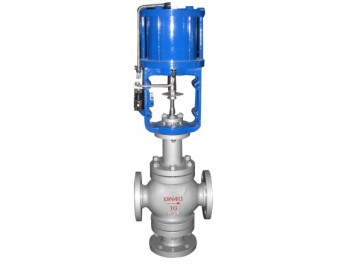

進口氣動薄膜三通調節閥

進口氣動薄膜三通調節閥產品概述：

氣動薄膜三通分流/合流調節閥是專門針對三通控制研制的專用調節閥。有合流和分流兩種結構形式，閥芯采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構。具有結構簡單、操作力大、體形小、重量輕、流阻小、閥容大、密封性能好、維修方便等優點。廣泛應用于石油、化工、冶金、電力、輕紡等生產過程中的三位、二位切斷控制。氣動切斷閥開啟速度快，特別適合要求迅速關閉的場合，另外根據需要可以配防爆電磁閥，也可以滿足防爆場合的要求！

進口氣動薄膜三通調節閥部分技術參數：

公稱通徑DN(mm)15-300mm

額定流量系數kv套筒11 20 30 48 75 120 190 300 480 760

              單座（三通）5 7 11 20 30 48 75 120 190 300 480 760

額定行程8 12 20 25 40 50

允許泄漏量：硬密封（L/H）：套筒5×10-5閥額定容量單座、三通1.2×10-7×閥的額定容量

                  軟密封（ml/min）0泄漏

膜片有效面積（cm2）（薄膜式切斷閥）100 200 400 600 1000

公稱壓力PN(MPa)1.6　4.0　6.4

允許壓差（MPa  單座6.4 6.4 3.8 2.5 2.9 1.8 2.0 1.3 0.83 0.8 0.55 0.52

                        套筒6.4

信號壓力KPa 200（薄膜片）

回訊電壓AC220V/DC24V/DC110V

主要零件材料

閥體、閥蓋WCB（ZG230-450）ZG1Cr18Ni9Ti（304）ZG1Cr18Ni12Mo2Ti（316）

閥芯、閥座1Cr18Ni9Ti（304）或司鈦萊合金堆焊1Cr18Ni9Ti（304）或司鈦萊合金堆焊1Cr18Ni12Mo2Ti（316）或司鈦萊合金堆焊閥桿2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

填料V型聚四氟乙烯（F4）、柔性石墨、墊片增強聚四氟乙烯（F4）、不銹鋼墊片、金屬石墨纏繞墊片

上下膜蓋A3鋼板沖壓

波紋膜片橡膠夾增強滌淪織物

彈簧60Si2Mn

推桿、襯套2Cr13

軸套聚氨酯（用于反作用）適用工況：

適用溫度-30～+200℃-30～+450℃F4：≤200
