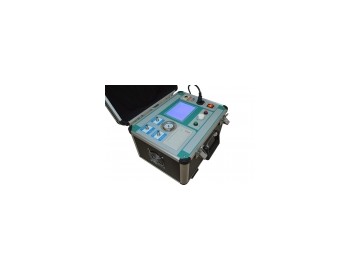

HDMD-101 SF6密度繼電器校驗儀

產品別稱

SF6密度繼電器校驗儀、全自動密度繼電器測試儀、六氟化硫密度繼電器校驗儀、SF6氣體密度繼電器校驗儀、SF6密度繼電器測試儀、密度繼電器校驗儀

產品介紹

產品簡介

SF6開關是電力系統廣泛使用的高壓電器。SF6開關的可靠運行已成為供用電部門關心的問題之一。

SF6氣體密度繼電器是用來監測運行中SF6開關本體中SF6氣體密度變化的重要元件，其性能的好壞直接影響到SF6開關的運行安全?，F(xiàn)場運行的SF6氣體密度繼電器因不常動作，經過一段時期后常出現動作不靈活、觸點接觸不良等現象，有的還會出現密度繼電器溫度補償性能變差，當環境溫度突變時常導致SF6密度繼電器誤動作。

因此DL/T596-1996《電力設備預防性試驗規程》規定：各SF6開關使用單位應定期對SF6氣體密度繼電器進行校驗。從實際運行情況看，對現場運行中的SF6密度繼電器、壓力表進行定期校驗也是非常必要的。

武漢華新儀電力科技有限公司研制的HDMD-101SF6密度繼電器智能校驗儀能全自動完成校驗過程，使用方便，測量準確，中文菜單操作簡單明了，是各電力檢修部門的必備儀器。

產品特征

1.HDMD-101SF6密度繼電器智能校驗儀采用高性能32位單片機進行檢測與控制，集成程度高。機電一體化設計，精度高，重復性好，可靠性高。

2.配置了單色液晶屏和旋轉開關，操作簡單、界面美觀，所有參數及狀態一目了然。

3.自動完成壓力測量和20℃值轉換，從而完成了壓力、溫度間的動態自動補償。并顯示被測環境溫度下的壓力、20℃時環境溫度下的壓力、環境溫度。徹底解決了SF6氣體密度繼電器現場校驗難的問題。

4.所有測試過程自動由單片機完成，不用人工干預，避免了繁瑣的人工氣路調節操作。

漢字報表式打印測試結果，并對試驗結果進行智能分析。

6.能同時存儲96次試驗結果，并具有掉電數據保護功能，可隨時查詢和打印以前的試驗結果。

7.校驗過程中無需恒溫室，可以在任意有效溫度范圍內對SF6氣體密度繼電器、壓力表進行檢測。

8．配有多種型號過渡接頭，大多數型號開關的密度繼電器不用拆卸即可進行現場檢測。

9．檢測過程中不浪費SF6氣體。

10．除密度繼電器校驗功能外，本儀器還具有20℃壓力表校驗和常溫壓力表校驗功能。

11．具有在線修改系統時鐘的功能。

12．具有在線修改系統壓力功能。

13．核心元器件采用進口元件，性能可靠。

14．能同時測試一組報警信號、二組閉鎖信號。

15．本產品為便攜式工具，使用方便可靠，是SF6密度繼電器校驗的必備設備。

產品參數

1、工作電壓：AC220V、50Hz

2、儀器功率：55W

3、儀器精度：0.2級

4、壓力顯示分辨率：0.001MPa

5、壓力檢測范圍：0～1.0MPa

6、環境溫度顯示分辨率：0.1°C

7 、環境溫度測量范圍：-50℃～150℃

8、工作濕度：≤90%RH

9、檢測對象：?jiǎn)螆?bào)警、單閉鎖、單報警單閉鎖、單報警雙閉鎖

10、顯示方式：320X240圖形點陣單色液晶屏

11、操作方式：一鍵飛梭

12、打印機型：高速熱敏打印機

13、打印方式：漢字報表式打印

14、存儲容量：可同時存儲3組96次試驗結果

15 、外形尺寸：440X350X250(mm)

16、SF6氣體密度顯示方式：被測環境下的壓力、20℃時的等效壓力。

17、儀器重量：8Kg
