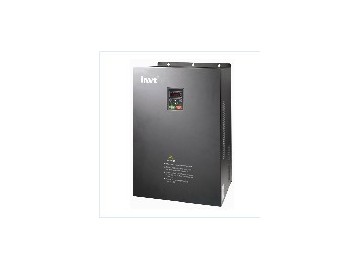

CHV100

產品介紹：

全新的硬件設計：CHV100系列變頻器采用ARM（32位）+DSP(16位)的雙CPU系統控制方案，矢量控制全新的硬件控制平臺。

電流矢量控制：先進的磁場定向矢量控制算法完成電機的完全解耦控制，實現真正的電流矢量控制，提供高性能的有PG矢量控制（VC），無PG矢量控制（SVC）和轉矩控制（TC）。

模塊化設計理念：CHV100系列變頻器根據不同的行業特征，提供開放式的二次開發平臺，并設計專用擴展功能卡，優化行業解決方案，用戶僅需配置擴展功能卡，便能獲得行業專用變頻器的功能，真正做到低成本實現用戶量身定制的系統。

技術特點

1、三種速度控制方式：無PG矢量控制（SVC）、有PG矢量控制（VC）、V/F控制方式；

2、達到180%的低頻力矩輸出，轉矩控制精度±5%(VC);

3、有PG矢量控制提供轉矩控制模式，為張力控制提供專業的解決方案；

4、有PG矢量控制速度精度達到±0.1%，提供1:1000的速度控制范圍；

5、18.5KW~90KW變頻器內置直流電抗器，提高輸入側功率因數，提高整機效率及穩定性，有效消除輸入側的高次諧波對變頻器的影響，減少對外圍的干擾；

6、0.75KW~15KW各規格內置制動單元，若需快速停車，可直接連接制動電阻；

7、豐富的擴展卡實現行業解決方案：注塑機卡、供水卡、IO擴展卡、通訊卡和PG卡；

8、16段的簡易PLC、多段速及PID控制、擺平功能；

9、提供多功能的10路數字量輸入、4路模擬量輸入、3路繼電器輸出、2路模擬量輸出；

10、轉速追蹤再起動功能，實現對轉矩中的電機無沖擊平滑起動；

11、提供可選的LED/LCD操作面板，實現方便快捷的操作，LCD操作面板具備參數快速拷貝功能，方便用戶的調試。

應用場合

CHV100系列變頻器輸出頻率為0~400Hz,主要應用場合：

1、塑料和化纖擠出設備；

2、金屬加工機械：車床、銑床、刨床、磨床；

3、建材：水泥、玻璃主傳動設備；

4、橡塑機械；

5、電線、電纜擠出設備。

選配件

串行通訊接口卡；異步PG卡；注塑機控制卡；I/O擴展卡。
