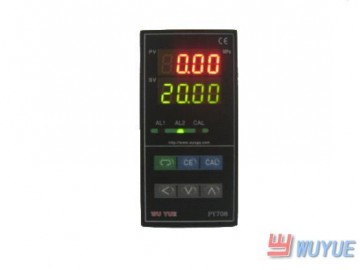

PY708高性能智能壓力表
特征與用途
PY708是高性能智能壓力測量控制儀表。該表吸收了國內外同類儀表的優點，可與同類儀表直接互換配套使用，也可與3.3mv、2mv、4mv、1.5mv輸出的傳感器配套使用（供客戶自選），它還特別適用于高溫環境熔體壓力的測量與控制。該表外形美觀、功能齊全、操作簡單、并具有極好的抗干擾性能，使系統工作可靠。 該表采用雙層四位數碼管分別顯示實際壓力值和設定壓力值；具有壓力上、下限報警，并由繼電器觸點輸出；兩路報警、可恒流（可恒壓）輸出；4-20mA或0-10V.0-5V等線性輸出模擬量，可直接到PLC或其他控制器工作。系統校準采用全自動面板調試；使系統校準只需簡單一按即可完成。該表采用了光電隔離技術、看門狗電路、軟件濾波技術三種抗干擾措施，保證了系統可靠工作。儀表采用開關電源供電，在電網120V低電壓時也能正常工作。
技術參數
| 一、 主要技術指標 |
| 1.顯示：雙層四位LED數碼管 2.內分辨率：32000 3.外分辨率：0.01MPa、0.02MPa、0.05MPa（面板切換，斷電數據保護≥40年） 4.非線性：0.02%±1個字，0.05%±1 5.兩路報警設置范圍：0～99.99MPa 6.繼電器額定值：250VAC 5A 7.工作方式；連續長期 8.工作環境：-10～55℃、≤99%RH 9.電源：220VAC（120V～250V） 10.外形尺寸：48×96×100mm 線性輸出：4～20mA，0～5V、0～10V可供選擇 |
| 二、 儀表結構與外形尺寸 |
|
| 三、 儀表后機板接線圖說明 |
| 將壓力儀表后面板接線端子與傳感器各引線分別對應連接：其余端子與相應設備引線連接。 |
| 四、 基本操作與作用方法 |
| 1.開機在檢查接線無誤后，儀表可進行通電自檢。自檢期間，PV上顯示窗顯示量程值，SV下顯示窗顯示線性工作狀態和小分辨率。SV窗的高兩位SC表示工作在線性測量狀態。SV窗的個位表示小分辨率，儀表自檢完后，自動回到工作狀態。此時上顯示PV顯示實際工作壓力，下顯示SV顯示上限報警設定值。 |
| 開機自檢期間顯示如上圖表示：表示量程為50MPa，分度值為0.02MPa，系統工作在線性測量狀態。 |
| 2.SV設定值（上限AL1值）修改 儀表在工作狀態時按一下轉換鍵SV顯示窗上末位數數字閃爍即進入該狀態，通過按移位鍵、減值鍵、鍵即可修改SV上限報警設定值，修改后的SV設定值須再按轉換鍵才有效，同時退出SV值修改狀態回到工作狀態，出廠時SV初值設定為量程的80%（進入內部參數修改狀態也可改變AL1值）。 若無鍵操作超過一分鐘，顯示也將自動回到工作狀態，但未經按轉換鍵確認的新修改SV值無效。 |
| 3.清零 當新安裝的傳感器從室溫升溫到塑機工作溫度，因溫度的影響產生溫漂，PV值不為零。此時按住“CE”鍵不放，另一手點按轉換鍵清除當前零位（系統壓力應為零方可按“CE”鍵）。若清錯了零位，可按住清零鍵5秒鐘不動可恢復后一次校準時的實際零位，以清除零誤操作。 |
| 4.系統配套壓力校準 一般情況下儀表和傳感器出廠時都按編號對應配好，并校準試壓檢驗，用戶可直接使用，若用戶裝配時沒有按編號對應安裝，則需重新校準一次，校準時傳感器感壓頭應為零壓力（即螺桿轉速為零），具體校位方法如下： 儀表在工作狀態（儀表量程設置與配套傳感器量程應一致），按下校準鍵“CAL”，系統開始全自動自身校準，在按下校準鍵后，立即按住轉換鍵“→”不動于校準結束。儀表校準時先顯示2E與內碼零位，后顯示FV與內碼校準值，后顯示一下量程80%壓力值，即校準自動結束。 注意：自校前必須將軟件鎖打開（即內部參數LCK置O），否則按任何鍵都沒有反應，該項操作設置是為了防止現場誤操作，打開軟件鎖操作方法同內部參數修改相同 |
| 5、 內部參數修改及操作 按一下轉換“→”鍵，SV窗上末位數數字閃爍，再按住轉換鍵“→”5秒鐘不動，即進入內部參數修改狀態，PV窗顯示“M”字符，SV窗顯示量程，再每按一次轉換鍵，內部參數依次調出一次，PV窗顯示代號，SV窗顯示參數值，用移位鍵、減值鍵、鍵根據用戶需要即可修改參數，在按轉換鍵調出下一個參數值同時寄存修改的新設定值，未按轉換鍵確認的新設定值無效。按住轉換鍵5秒鐘或一分鐘無鍵操作，系統自動從內部參數設定狀態回到儀表工作狀態。 |
