產品名稱

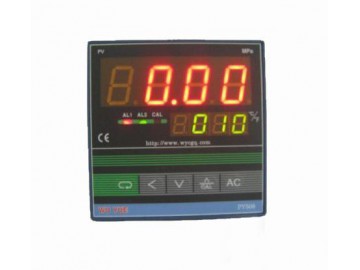

PY508智能數字壓力表

特征與用途

PY508是高性能智能溫度壓力測量控制儀表。該表吸收了國內外同類儀表的優點，可與同類儀表直接互換配套使用，也可與3.3mv、2mv、4mv、1.5mv輸出的傳感器配套使用（供客戶自選），它還特別適用于高溫環境熔體壓力的測量與控制。該表外形美觀、功能齊全、操作簡單、并具有極好的抗干擾性能，使系統工作可靠。 　　該表采用雙層四位數碼管分別顯示實際壓力值和設定壓力值；具有壓力上、下限報警，并由繼電器觸點輸出；兩路報警、可恒流（可恒壓）輸出；4-20mA或0-10V等線性輸出模擬量，可直接到PLC或其他控制器工作。系統校準采用全自動面板調試；使系統校準只需簡單一按即可完成。該表采用了光電隔離技術、看門狗電路、軟件濾波技術三種抗干擾措施，保證了系統可靠工作。儀表采用開關電源供電，在電網120V低電壓時也能正常工作。

技術參數

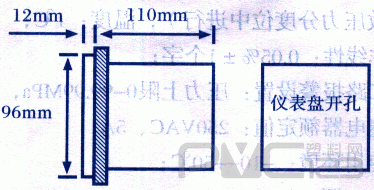

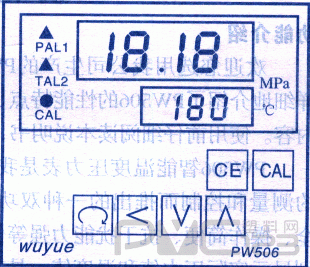

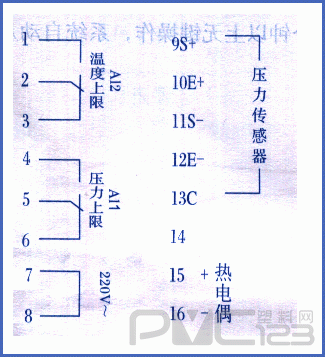

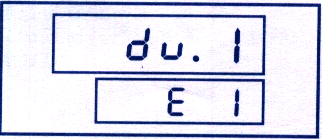

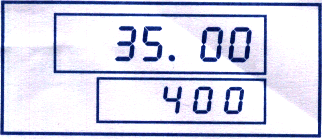

主要技術指標 　　1.數字顯示位：雙層四位；上層壓力顯示，下層溫度顯示； 　　2.內分辨率：32000； 　　3.外分辨率壓力：0.01MPa、0.02MPa、0.04MPa面板切換（在內部參數壓力分度位中進行），溫度：1℃； 　　4.非線性：0.05%±1個字； 　　5.二路報警設置：壓力上限0-99.99MPa，溫度上限0-408℃； 　　6.繼電器額定值：250VAC、5A； 　　7.使用環境：-10～+50℃； 　　8.電源：220VAC； 　　9.連續工作時間：長期； 　　10.開口尺寸：92×92×110mm 儀表結構與外形尺寸 顯示窗介紹 上顯示窗：顯示實際壓力測量值。在修改內部參數時，顯示參數代號。 下顯示窗：顯示實際溫度測量值，在修改內部參數時，顯示被修改參數值。 鍵盤介紹 CE；清零鍵（按5秒鐘以上可恢復校準時零位） CAL：校準鍵（全自動校準鍵） →：轉換鍵 ∠：移位鍵 ▲：鍵 ▼：減值鍵 指示燈介紹 PAL1：壓力上限報警指示燈 TAL2：溫度上限報警指示燈 CAL：校準狀態指示燈（全自動校準時，指示燈閃爍）   安裝尺寸圖 使用方法： 一、儀表與壓力傳感器聯接： 　　傳感器插頭接線如下：（數學標注為五芯插坐，字母標米為六芯插座，訂貨時請注明） 1（A）…………S+信號正 2（C）…………E+橋壓正 3（B）…………S-信號負 4（D、E）……E-橋壓負 5（F）…………C校準 　　將各項引線分別與儀表后面接線端聯接（接線端子上有標志）。 二、溫度壓力表后面板接線標志及說明如下： 三、開機： 接通電源，儀表開機自檢，同時上顯示窗顯示壓力量程值下顯示溫度量程值。兩秒鐘左右后，上顯示窗顯示壓力分度值；下顯示窗顯示溫度傳感器代號及溫度分度值，然后自動回到測量工作狀態。 四、測量工作狀態： 　　上顯示窗顯示實際壓力測量值，下顯示窗顯示溫度測量值。 五、內部參數修改狀態： 　　1、在測量工作狀態下按轉換鍵5秒鐘以上，儀表進入內部參數修改狀態。 2、每按一次轉換鍵，內部參數按順序調出，上顯示窗上顯示內部參數符號，下顯示窗上顯示當前設定參數值。 3、通過移位鍵、減值鍵、鍵可以修改當前設定參數值。 4、為了寄存新的設定值，需按轉換鍵確認，同時調出下一參數。 5、按轉換鍵5秒鐘以上，或一分鐘以上無鍵操作，系統自動從內部參數修改狀態回到測量工作狀態。 內部參數表： 符號 名稱 設定范圍 說明 出廠初值 量程 10.00MPa至100.0MPa 壓力測量額定值，不能任意改動 配套傳感器的量程 壓力分度值 0.01、0.02、0.05MPa 壓力測量值的小分辨率選擇推薦： 0-22MPadv置0.01 20-50MPadv置0.02 50-100MPadv置0.05   0.02MPa 壓力上限 0.01至99.99MPa 設定壓力上限報警值 RN的80% 壓力報警回差 0至2.00MPa 壓力報警回差設置 0.08MPa 溫度上限 溫度0-滿量程   設定溫度上限報警值 溫度量程的880% 溫度報警回差 0-20℃ 溫度報警回差設置 2℃ 低端修正值 -10～+10℃或-10.0～+10.0℃ 溫度低端修正值可通過減值鍵、鍵修正溫度 0或0.0 修正值 -10～+10℃或-10.0～+10.0℃ 溫度低端修正值可通過減值鍵、鍵修正溫度 0或0.0 攝氏—華氏轉換值 0000：顯示窗為攝氏溫度顯示，0001：顯示窗為華氏溫度顯示 通過設置轉換值，可以直接將攝氏溫度值與華氏溫度值進行換算，并且下顯示窗左一位會以C（或F）來代表攝氏（或華氏）溫度 0000攝氏溫度值顯示 數字鎖 0000：可以修改內部參數，面板鍵有效0001：不能修改內部參數，按轉換鍵有效，其他無效 通過設置數字鎖，可以鎖定面板按鍵和各種參數 0000 六、儀表清零及系統壓力校準 　　設備在升溫過程中，因溫度的影響而產生溫漂，使壓力值不為零，一般在設備升溫完成，準備開機時系統壓力清零，即雙手同時按一下“CE”鍵和轉換鍵“→”即可清零，一般設備在運行中不許清零，若清錯零位按住“CE”鍵5秒鐘以上可恢復后一次校準時的實際壓力零位。 　　系統壓力校準，儀表在工作狀態（此時設備壓力應為零），按一下校準鍵“CAL”和轉換鍵“→”儀表會自動校準，接著按住轉換鍵“→”不動，直到校準結束，儀表自動重新認定傳感器的零位和滿度值并存入內存長期保存。 　　一般在更換傳感器或配套儀表的情況下，儀表需重新確認傳感器零位，可用系統壓力校準進行。 七、儀表的保養與維修 　　1.儀表應放在干凈無腐蝕環境中工作。 　　2.傳感器在安裝使用時其感應頭應避免碰撞，儲存時應擰緊保護帽。 　　3.儀表應在額定電壓下工作，否則可能造成不應有的故障。從傳感器到儀表后面板接線端子好是一根電纜線連接，中途少用其他導線轉換，以減少干擾信號的侵入，防止儀表顯示數字跳字。 　　4.沒有顯示，檢查是否有AC220V接入儀表。 　　5.儀表顯示“88.88”或“——、——”字符時，一般是傳感器引導斷線，或傳感器引線與儀表接錯。 　　6.如果因用戶接線錯誤造成故障，可與本公司聯系更換部件，如：電源板、主板、顯示板。 　　7.如用戶無法修理，可把產品直接寄公司，我公司實行一年包修，終身保修。
