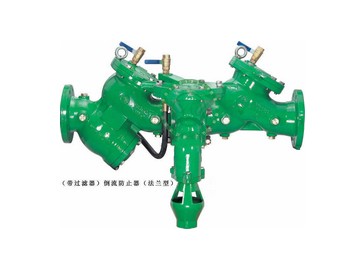

倒流防止器,HS41X倒流防止器是一種采用止回部件組成的可防止給水管道水流倒流的裝置。倒流防止器根據自來水供水設備,尤其是生活飲用水管道回流污染嚴重,又無有效防止回流污染裝置的情況下,研制的一種嚴格限定管道中水只能單向流動的水力控制組合裝置，它的功能是在任何工況下防止管道中的介質倒流,以達到避免倒流污染的目的。目前倒流防止器主要分為低阻力倒流防止器和減壓型倒流防止器兩類，按國家標準低阻力倒流防止器的水頭損失小于3米，減壓型倒流防止器的水頭損失小于7米。
倒流防止器,HS41X倒流防止器工作原理是:
1、正常供水:
A、清潔市政生活水從級止回閥經過排水器到第二級止回閥出口向用戶供水,級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔,而閣膜下腔與級止回閥出口(第二級止回閥進口)相通,由于其存在一定的壓差,推動閥瓣下移,排水器關閉,防止隔斷閥正常供水;
B、當閥后管路無用戶,水靜止。如進口壓力保持不變,其前后存在壓差,排水器仍呈關閉狀態。
C、如進口壓力下降,共前后壓差下降到一定值時,彈簧推動閥瓣向上,排水器又開啟泄壓,泄壓到與進口壓力恢復一定壓差時,排水器又關閉。
2、密封失靈時
防污隔斷閥之后管網壓力升高,超過閥前進口壓力時,如第二止回閥密封完好無?漏,高壓水不會倒流,排水器隔膜上下保持原來壓差,排水器關閉,不泄壓。當?shù)诙壷够亻y密封破壞產生?漏,地二級止回閥之前壓力升高,造成排水器個膜上下壓力并減小,排水器打開,排水泄壓;此時,如級止回閥同時密封被破壞,有于第二級止回閥倒流回的高壓水已泄壓減壓,故不會倒流地一級止會閥。
3、如供水過程中供水壓力不斷下降,則排水器隔膜上部壓力下降,安全排水器控制彈簧推動閥芯打開排水器排水。當進口壓力下降至零或負壓時,排水器完全打開,水排出,空氣從排水器進真空腔,從而防止產生虹吸倒流現象。

水力控制閥是以管道本身介質壓力作為動力源，進行啟閉、調節，把前導閥及系統小管路不同組合，就能具有近30種功能，現在逐漸得到較普遍的使用。
先導閥靠作為控制對象的水位和壓力的變化而動作，由于導閥種類很多，可以單獨使用或幾個組合使用，就可以使主閥獲得對水位和水壓及流量等進行單獨或復合調節的功能。但主閥類似截止閥，閥門全開時，其壓力損失比其他閥門要大得多，且各個開度損失系數越是與全閉接近，越是劇增，閥門口徑越大就越顯著。
具有上述特性的閥門，在接近全閉時，閥瓣的動作加速，易發生水錘(水的沖擊壓)，接近全閉時，閥門動作越緩慢越好，于是可在閥瓣上設置節流機構。另外先導閥的節流和動作部分要盡量避免設置特小口徑的孔口，以免堵塞。必要時要加濾網，定期檢修及設置旁通管路。這種閥門發展、使用前景看好。
水力控制閥就是水壓控制的閥門，它由一個主閥及其附設的導管﹑導閥﹑針閥﹑球閥和壓力表等組成。
使用水力控制閥，首先要注意選型。選型不當，會造成阻水和漏氣現象。選用水力控制閥時，必須按設備每小時的耗汽量乘以選用倍率2-3倍為大凝結水量，來選擇水力控制閥的排水量。才能保證水力控制閥在開車時能盡出凝結水，迅速提高加熱設備的溫度。水力控制閥排放能量不夠，會造成凝結水不能及時排出，降低加熱設備的熱效率。

聯系我們

上海雄工閥門有限公司

電話：021-31263381 (陳工)

傳真：021-60298264

手機：13512135667

郵箱：xgfm021@163.com

地址：上海市嘉定區華亭工業園區1199號 網址：http://www.xgfmvalve.com

倒流防止器,HS41X倒流防止器尺寸結構圖：
