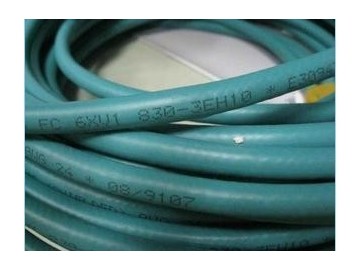

點擊圖片查看大圖太原西門子6XV1830-3EH10 西門子電纜6XV1830-3EH10 西門子DP通訊電纜6XV1830-3EH10 西門子通訊總線6XV1830-3EH10 西門子DP通訊電纜 西門子屏蔽通訊線 西門子現場總線 西門子DP網線
訂貨號：6XV1830-3EH10 6XV1830-0EH10
上海晉營自動化科技有限公司/聯系人 ：李工（銷售經理）
24小時銷售技術服務熱線 ：150-0090-0578（同步微信）
傳真（Fax）：021-37605857
電話（Tel）：021-60640898
郵箱（Email）：2821116313@qq.com
商務（ Q Q ）：2821116313
---------------------------
Area of application
為了構建 PROFIBUS DP 網絡，提供有不同類型的電纜，可滿足不同類型應用的要求。一般地，應該使用所列出的電纜。有關網絡組態的詳細信息，請參見 PROFIBUS 網絡手冊。
UL 認證
用于網絡電纜的 UL 列表（安全標準）對于美國和加拿大市場尤為必需。根據電纜敷設在建筑物中位置來決定適當?shù)恼J證要求。這適用所有電纜，這些電纜從一個機器敷設到一遠程控制柜，位于電纜架上并保護著建筑物。通過 UL 認證的電纜在其名稱后面附加字母“GP”（通用）。
6XV1830-0EH10 PROFIBUS總線電纜
6XV1830-3EH10 PROFIBUS總線電纜
產品介紹：
用于不同應用區域的不同類型（例如，地下電纜、拖曳電纜、危險區域（Zone 1 和 Zone 2））
雙層屏蔽，抗干擾性能好
阻燃總線連接電纜（不含鹵素）。
由于電纜上印有以米表示的長度標記，因此易于確定長度
UL 認證
優點：由于特殊的總線電纜，有很廣的應用范圍。
由于使用了雙層屏蔽電纜和集成式接地技術，網絡具有抗干擾功能。
采用 FastConnect （快速連接） 電纜，連接器連接簡單又快速，從而節省了時間。
產品中不含硅硐，因此特別適用于汽車工業 （如上釉流水線）
應用領域：
為了構建 PROFIBUS DP 網絡，提供有不同類型的電纜，可滿足不同類型應用的要求。一般地，應該使用所列出的電纜。有關網絡組態的詳細信息，請參見 PROFIBUS 網絡手冊。
UL 認證
用于網絡電纜的 UL 列表（安全標準）對于美國和加拿大市場尤為必需。根據電纜敷設在建筑物中位置來決定適當?shù)恼J證要求。這適用所有電纜，這些電纜從一個機器敷設到一遠程控制柜，位于電纜架上并保護著建筑物。通過 UL 認證的電纜在其名稱后面附加字母“GP”（通用）。
Ex認證
用于本質安全 PROFIBUS DP 應用的電纜在其名稱后面附加字母“IS”（本質安
西門子PROFIBUS-DP總線電纜6XV1830-0EH10其它介紹：
1．借助于其雙屏蔽層，尤其適用于安裝在易受電磁干擾的工業環境中
2．通過總線終端的接地觸點的外包層，可實現接地的連續性
3．按米銷售
4．當連接各站時，應確保數據線不要擰絞，系統在高電磁發射環境（如汽車制造業）下運行應使用帶屛蔽的電纜，屏蔽可提高電磁兼容性（EMC）。
5．如用屏蔽編織線和屏蔽箔，應在兩端與保護接地連接，并通過盡可能的大面積屏蔽接線來復蓋，以保持良好的傳導性。另外建議數據線必須與高壓線隔離。
6．超過500Kbit/s的數據傳輸速率時應避免使用短截線段，應使用市場上現有的插頭可使數據輸入和輸出電纜直接與插頭連接，而且總線插頭可在任何時候接通或斷開而并不中斷其它站的數據通信。
PROFIBUS通訊電纜
6XV1830-0EH10
SIMATIC NET, PROFIBUS 快速標準電纜 GP, 2 芯, 屏蔽, 為快速安裝而特殊設計，大長度: 1000m, 小訂購數量: 20m, 按米銷售
DP電纜
6XV1830-0AH10 SIMATIC NET, LAN CABLE FOR PROFIBUS, TWO-CORE, SHIELDED, MAX. CONSIGNMENT: 1000M, MIN. ORDER QUANTITY: 20 M SOLD BY THE METER
光纖電纜(米)
6XV1820-5AH10
SIMATIC NET, 光纖標準電纜, 可分段，無連接器，按米銷售，大長度： 2000m, 小訂購長度: 20 m
光纖電纜 含BFOC (5米)
6XV1820-5BH50
SIMATIC NET, 光纖標準電纜, 可分段，預裝配有 4 個 BFOC 接頭，長度： 5m
光纖電纜 含BFOC (100米)
6XV1820-5BT10
SIMATIC NET, 光纖標準電纜, 可分段，預裝配有 4 個 BFOC 接頭，長度： 100m
BFOC接頭（每包20只）
6GK1901-0DA20-0AA0
SIMATIC NET,20 BFOC 接頭組，用于光纜、標準電纜、拖纜、戶內用電纜和船用電纜。 注： 務必使用專用工具由受過培訓的人員安裝。
5米MPI電纜
6ES7 901-0BF00-0AA0 SIMATIC S7，MPI電纜，用于連接 SIMATIC S7和PG，通過MPI5M
RS232電纜
6ES7 901-1BF00-0XA0 SIMATIC S7，連接電纜，用于HMI 適配器和PC/TS 適配器（RS232 / ZERO MODEM電纜）6M
西門子拖纜
6XV1830-3EH10
SIMATIC NET, PROFIBUS FC 拖纜, PROFIBUS 拖纜, 大加速度:4 m/s2, 至少 3 百萬次 彎曲次數，彎曲半徑： 約 120mm，雙芯屏蔽線，按米銷售，大長度: 1000m, 小訂購量: 20 m
|
訂貨號 |
6XV1 830-0EH10 |
6XV1 831-2A |
6XV1 830-0JH10 |
6XV1 830-0GH10 |
|---|---|---|---|---|
|
產品類型描述 |
PROFIBUS FC |
PROFIBUS FC |
PROFIBUS FC |
PROFIBUS FC |
|
適合的用途 |
多功能 |
通用電纜，用于本質安全分布式 I/O 系統 |
用于腐蝕環境及機械應力嚴重的工況 |
食品、飲料和煙草制造業 |
|
電纜名稱 |
02YSY (ST) CY 1 × 2 × 0.64/2.55-1 50 KF 40 FR VI |
02YSY (ST) CY 1 × 2 × 0.65/2.56 BL KF40 FR |
02YSY (ST) CY 1 × 2 × 0.64/2.55-150 KF 40 FR VI |
02YSY (ST) C2Y 1 × 2 × 0.64/2.55-1 50 KF 40 |
|
電氣數據 |
||||
|
單位長度的衰減測量 |
||||
|
42 dB/km |
42 dB/km |
42 dB/km |
42 dB/km |
|
22 dB/km |
22 dB/km |
22 dB/km |
22 dB/km |
|
4 dB/km |
4 dB/km |
4 dB/km |
4 dB/km |
|
2.5 dB/km |
2.5 dB/km |
2.5 dB/km |
2.5 dB/km |
|
9.6 kHz 下的特征阻抗 |
270 Ω |
270 Ω |
270 Ω |
270 Ω |
|
± 10% |
± 10% |
± 10% |
± 10% |
|
38.4 kHz 下的特征阻抗 |
185 Ω |
185 Ω |
185 Ω |
185 Ω |
|
± 10% |
± 10% |
± 10% |
± 10% |
|
特征阻抗，3 MHz ...20 MHz 時 |
150 Ω |
150 Ω |
150 Ω |
150 Ω |
|
± 10% |
± 10% |
± 10% |
± 10% |
|
標稱特征阻抗 |
150 Ω |
150 Ω |
150 Ω |
150 Ω |
|
單位長度的回路電阻，大值 |
110 Ohm/km |
110 Ohm/km |
110 Ohm/km |
110 Ohm/km |
|
單位長度的屏蔽電阻，大值 |
9.5 Ohm/km |
9.5 Ohm/km |
9.5 Ohm/km |
9.5 Ohm/km |
|
1 kHz 下的單位長度電容 |
28.5 nF/km |
28.5 nF/km |
28.5 nF/km |
28.5 nF/km |
|
工作電壓（有效值） |
100V |
100V |
100V |
100V |
|
機械數據 |
||||
|
護套 |
||||
|
PVC |
PVC |
PUR |
PE |
|
8 mm |
8 mm |
8 mm |
8 mm |
|
0.4 mm |
0.4 mm |
0.4 mm |
0.4 mm |
|
紫色 |
藍色 |
紫色 |
黑色 |
|
環境溫度 |
||||
|
-40 ... +75 °C |
-40 ... +75 °C |
-40 ... +60 °C |
-40 ... +60 °C |
|
-40 ... +75 °C |
-40 ... +75 °C |
-40 ... +60 °C |
-40 ... +60 °C |
|
-40 ... +75 °C |
-40 ... +75 °C |
-40 ... +60 °C |
-40 ... +60 °C |
|
-40 ... +75 °C |
-40 ... +75 °C |
-40 ... +60 °C |
-40 ... +60 °C |
|
彎曲半徑 |
||||
|
75 mm |
75 mm |
75 mm |
75 mm |
|
150 mm |
120 mm |
150 mm |
150 mm |
|
大張力負荷 |
100 N |
100 N |
100 N |
100 N |
|
單位長度重量 |
76 kg/km |
80 kg/km |
73 kg/km |
67 kg/km |
