為了確保破碎機正常工作，充分發揮其應有的性能，請您在使用破碎機前詳細閱讀本說明書，并按照說明書的要求進行操作。

一、 用途

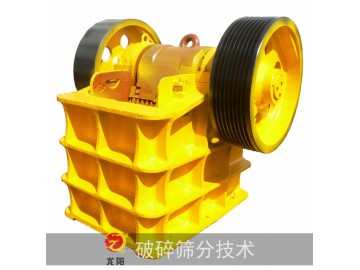

    本機為大型復擺顎式破碎機，廣泛用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多行業，處理粒度不大于630毫米，抗壓強度不超過250兆帕和各種礦石和巖石粗碎和中碎作業。

二、 主要技術參數

  1．給料口尺寸（寬×長）   750*1060     毫米

  2．排料口寬度             80-140       毫米

  3．大給料尺寸           630          毫米

  4．主軸轉速               250          轉/分

  5．生產能力               32-130       立方米/小時

  6．電動機      型號       Y315L2-8

                 功率        110         千瓦

                 轉速        750         轉/分

  7．外形尺寸（長×寬×高）  2715×2472×2840  毫米

8．重量（不包括電機）      28205       千克

注：破碎機的處理能力受各種因素的影響，諸如給料方式；料的形狀；粒度組成；料的干、濕、軟、硬程度等等。對于硬而脆的物料要比硬而韌的物料容易破碎；片狀物料要比球狀物料容易破碎；由大小不同粒度組成的混合料要比由單一大粒度組成的物料容易破碎而能獲得較高的處理能力。相反，如果物料超過大允許的進料粒度或者進料口堆滿物料而出現阻塞現象時，往往就導致處理能力的降低。

為了提高本機的處理能力和使用壽命，必須滿足其均衡進料的要求。因此，在使用本機時需由喂料機械與之配套。

本機標定的性能參數是以破碎中等硬度的巖石為準，其堆比重為1.6T/m³。

三、 結構簡述及裝配

本機主要由1、機架部件；2、固定顎板；3、上邊護板；4、下邊護板；5、動顎部件；6、調整部件；7、拉緊部件；8、鐵軌部件；9、潤滑部件；10、基礎部件等組成。

本機是以電動機為動力，通過電動機皮帶輪，由三角皮帶和槽輪驅動偏心軸，使動顎按預定軌跡作往復運動，從而將進入由固定顎板，活動顎板和邊護板組成的破碎腔內物料予以破碎，并通過下部的排料口將成品物料排出。
