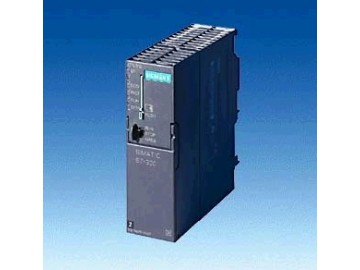

CPU 314C-2 PtP 是一種緊湊型 CPU，用于對處理性能和響應速度要求很高的系統。通過其擴展工作存儲器，

上海贊國自動化科技有限公司
聯系人 ：周  成（ 銷售工程師）
24小時銷售技術服務熱線 ：13816550676
電話（Tel）：021-31129697
傳真（Fax）：021-67633621
商務 (Q Q) ：976688164
地址（Add）：上海市松江區思賢路1855弄91號

該緊湊型CPU也適用于中等規模的應用。使用集成數字量和模擬量 I/O，可實現與過程的直接連接；使用第二個串口，可以與其它的外圍設備相連接，例如打印機、條形碼掃描器等。

集成技術工程的其他用途包括：

• 微處理器;
  處理器處理每條二進制指令的時間可達 60 ns。
• 擴展存儲器;
  192 KB 高速工作 RAM（相當于約 64 K 指令），用于程序段執行，可以為用戶程序提供足夠的存儲空間；
  SIMATIC 微型存儲卡（大 8 MB）作為程序的裝載存儲器，還允許將項目（包括符號和注釋）存儲在 CPU 中。
• 靈活的擴展能力;
  多達 31 個模塊，（4排結構）
• MPI多點接口;
  集成 MPI 接口多可以同時建立與 S7-300/400 或編程器、PC、操作員面板的 12 路連接。在這些連接中，始終分別為 PG 和 OP 各保留一個連接。通過“全局數據通訊”，MPI可以用來建立多16個CPU組成的簡單網絡。
• 第二個串行接口 PtP；
  該串口用于連接其它 I/O 設備，諸如：打印機、掃描儀等。
• 內置輸入/輸出；
  在 CPU 314C-2 PtP 中，提供有 24 路數字量輸入（所有輸入都可用作報警處理），16 路數字量輸出以及 4路模擬量輸入和 2 路模擬量輸出（用于電流/電壓信號），以及 1 路附加輸入（用于測量溫度 (Pt100)）。

• 口令保護;
  用戶程序使用密碼保護，可防止非法訪問。
• 塊加密；
  函數 (FC) 和功能塊 (FB) 可以通過 S7-Block Privacy，加密存儲于 CPU 以保護專有技術。
• 診斷緩沖;
  診斷緩沖區中可存儲后 500 條錯誤和中斷事件，其中的 100 條事件可以長期存儲。
• 免維護的數據后備;
  如果發生斷電，則可通過 CPU 將所有數據（大 64 KB）自動寫入到 SIMATIC 微型存儲卡，且將在再次通電時保持不變。

可參數化的特性

可以使用 STEP 7 對 S7 的組態、屬性以及CPU的響應進行參數設置：

• 概要：
  定義名稱、上位系統名稱和位置名稱
• MPI多點接口;
  定義站地址
• 啟動；
  定義 CPU 的啟動特性和監視時間
• 循環/時鐘存儲器；
  定義大的掃循環描時間和負載設置時鐘存儲器地址
• 記憶性；
  定義具有保持功能的存儲位、計數器、定時器和數據塊的數量
• 日時鐘中斷；
  設定起始日期、起始時間和間隔周期
• 周期中斷；
  周期設定
• 系統診斷；
  確定診斷消息的處理和范圍
• 時鐘；
  設定AS內或MPI上的同步類型
• 防護等級；
  定義程序和數據的訪問權限
• 通訊；
  保留連接源
• PtP 接口；
  設置地址和基本參數ASKII、3964(R) 和 RK512 協議的參數設置。
• 數字量輸入/輸出
  地址設定，輸入繼電器和過程中斷
• 模擬輸入/輸出
  地址設置，對于輸入：溫度單元，測量類型，量程，以及干擾頻率；對于輸出：輸出類型和輸出范圍
• 集成功能“計數器”
  設定地址，以及 “連續計數”“單次計數”“周期計數”“頻率測量”和“脈寬調制”模式下的參數分配
• 集成功能“定位器”
  設定地址，“數字輸出定位”和“模擬輸出定位”參數
• 集成“規則”功能

顯示功能與信息功能

• 狀態和故障指示；
  發光二極管顯示，例如，硬件、編程、定時器或I/O出錯以及運行模式，如RUN、STOP、Startup。
• 測試功能；
  使用編程器，可顯示用戶執行過程中的信號狀態，獨立于用戶程序修改過程變量，并輸出堆棧存儲器的內容。
• 信息功能；
  通過編程器以文本形式為用戶提供存儲能力信息、CPU的運行模式，以及主存儲器和裝載存儲器當前的使用情況、當前的循環時間和診斷緩沖區的內容。

集成的通訊功能

• 編程器/OP 通訊
• 全局數據通訊
• S7 基本通訊
• S7 通訊(只是服務器)

集成功能

• 計數器；
  4個計數器(高60kHz)，具有獨立方向的比較器，可直接連接到24V增量編碼器。
• 4通道頻率測量；
  允許進行頻率測量（高達 60 kHz），例如，測量軸速或吞吐量（每個測量周期內的件數）。
• 周期測量
  4個通道?？蓽y量計數信號的周期時間，計數頻率高為 1 KHz。
• 脈寬調制；
  4個輸出可直接連接控制閥、執行器、開關設備、加熱裝置等，例如采樣頻率為 2.5 kHz。 可設置周期長度并可在運行時修改占空比。
• 定位控制；
  集成在操作系統中的 SFB 可通過 2 個數字量輸出或 1 個模擬量輸出對 1 個軸進行定位控制。
• 報警輸入（所有數字量輸入）；
  報警輸入可以檢測過程事件，并在短的時間內觸發響應。
