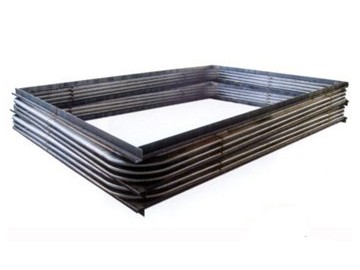

矩形圓角補償器（CE波形)主要用于電廠煙風道，用來吸收熱位移和減振。
矩形圓角補償器（CE波形)按矩形管道的公稱通經規格確定。由于波紋管圓角的限制，全高和半高均刪除了小口徑的規格，編目如下：
| 名稱 | 標號 | 規格 |
| 矩形圓角單波補償器（全高） | D-LD2000-64001～64070` | 1600×1400～11000×6600 |
| 矩形圓角雙波補償器（全高） | D-LD2000-64101～64170` | |
| 矩形圓角三波補償器（全高） | D-LD2000-64201～64270` | |
| 矩形圓角單波補償器（半高） | D-LD2000-64301～64399 | 800×800～11000×6600 |
| 矩形圓角雙波補償器（半高） | D-LD2000-64501～64599 | |
| 矩形圓角三波補償器（半高） | D-LD2000-64701～64799 |
二、性能參數
1、使用壓力（P):-30~30kPa;
2、使用溫度:0~400℃；
3、波紋管材質
常用高耐候鋼09CuCrNi-A(GB4171)、奧氏體不銹鋼0Cr18Ni9(gb3280)及普通碳素鋼Q235- A(GB700).
高耐候鋼耐大氣腐蝕性能好，性價比較高，推薦使用。
4、波紋管單波軸向補償量
| 補償量 | 介質溫度 | ||||
| 波形 | |||||
| 材料 | ≤315 | ≤350 | ≤375 | ≤400 | |
| 高耐候鋼、碳鋼 | 全高 | ±24 | ±21 | ±19.8 | ±18.7 |
| 半高 | ±11 | ±9.8 | ±9 | 8.6 | |
| 不銹鋼 | 全高 | ±31 | |||
| 半高 | ±14.5 | ||||
當安裝溫度高于管道低溫度是，可以作低于50％的預拉量，一般??；
預拉量百分比=﹛0.5－（安裝溫度-低溫度／工作溫度-低溫度）﹜×100％
多波產品軸向補償量等于單波軸向補償量乘以波數。
單個矩形圓角補償器不能吸收徑向位移，當需要吸收徑向位移時常采用兩件矩形圓角補償器或選用三維補償器，或與制造廠聯系進行非標設計。
5、疲勞壽命
以上補償量對應的疲勞壽命≥1000次
6、波紋管單波軸向剛度
全高波紋管單波軸向剛度為：0.27×（A+B+600)×fkN/mmm,式中A、B為矩形管道的外徑（單位：mm),fk為溫度對剛度修正系數，見下表。
半高波紋管單波軸向剛度為：0.41×（A+B+340)×fkN/mm
溫度對剛度修正系數fk
| 溫度（℃） | 20 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| 高耐候鋼、碳鋼 | 1 | 0.99 | 0.98 | 0.97 | 0.95 | 0.93 | 0.9 | 0.86 |
| 不銹鋼 | 1 | 0.98 | 0.96 | 0.94 | 0.93 | 0.9 | 0.88 | 0.86 |
7、連接方式
內插焊，即管道插入補償器借口內，插入量為20mm.
三、訂貨時需提供的參數
矩形管道的長×寬（A×B);
波紋管材質（默認采用高耐候鋼，當采用其他材料時需要說明）。

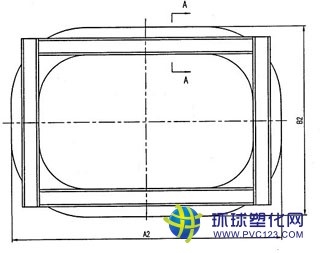

| 矩形圓角單波補償器（全高）D-LD2000-64001~64070 | |
 |
 |

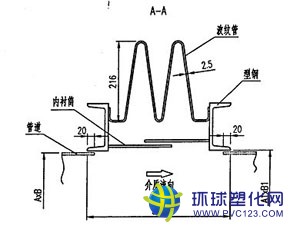

| 矩形圓角雙波補償器（全高）D-LD2000~64101~64170 | |
|
 |

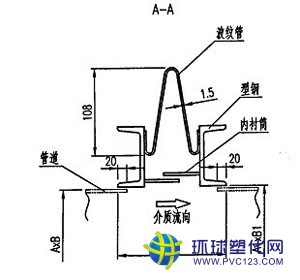

| 矩形圓角單波補償器（半高） D-LD2000-64501～64599 | |
 |
|

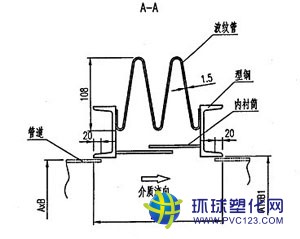

| 矩形圓角雙波補償器（半高）D-LD2000-64601~64699 | |
 |
 |

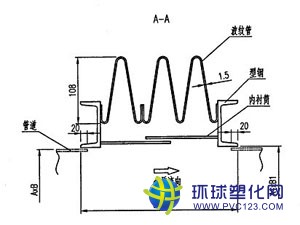

| 矩形圓角三波補償器（半高）D-LD2000-64701~64799 | |
 |
 |
