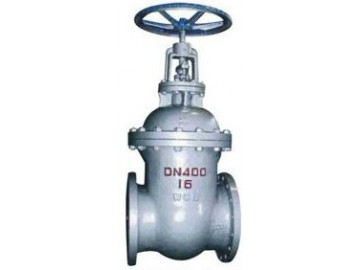

點擊圖片查看大圖上海鴻蝶閥門有限公司專業生產銷售【暗桿楔式閘閥】，歡迎來電咨詢【暗桿楔式閘閥】的價格和詳細信息，好【暗桿楔式閘閥】，上海鴻蝶閥門有限公司造！
| 暗桿楔式閘閥主要外形尺寸 |
|
公稱通徑 Dg(mm) |
尺寸 |
重量 (kg) |
|||||||
| L | D |
D 1
|
D2 | b | z-φd | H | D0 | ||
| 50 | 180 | 160 | 125 | 100 | 20 | 4-18 | 345 | 180 | 17 |
| 65 | 195 | 180 | 145 | 120 | 376 | 180 | 20 | ||
| 80 | 210 | 195 | 160 | 135 | 22 | 4-18 | 417 | 200 | 27 |
| 100 | 230 | 215 | 180 | 155 | 8-18 | 460 | 200 | 50 | |
| 125 | 255 | 245 | 210 | 185 | 24 | 8-18 | 525 | 240 | 70 |
| 150 | 280 | 280 | 240 | 210 | 8-23 | 567 | 240 | 95 | |
| 200 | 330 | 335 | 295 | 265 | 26 | 8-23 | 705 | 320 | 150 |
| 250 | 380 | 390 | 350 | 320 | 28 | 8-23 | 800 | 320 | 200 |
| 300 | 420 | 440 | 400 | 368 | 12-23 | 886 | 400 | 280 | |
| 350 | 450 | 500 | 460 | 428 | 30 | 16-23 | 968 | 400 | 360 |
| 400 | 480 | 565 | 515 | 482 | 32 | 16-25 | 1090 | 500 | 500 |
| 450 | 510 | 615 | 565 | 532 | 20-25 | 1175 | 500 | 590 | |
| 500 | 540 | 670 | 620 | 585 | 34 | 20-25 | 1414 | 720 | 680 |
| 600 | 600 | 780 | 725 | 685 | 36 | 20-30 | 1593 | 720 | 951 |
| 700 | 660 | 895 | 840 | 800 | 40 | 24-30 | 1812 | 800 | 1950 |
