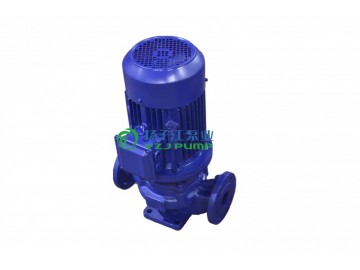

IRG型單級熱水泵|單吸熱水循環泵|不銹鋼熱水泵系單級單吸懸臂式離心泵，適用于各種建筑的采暖、熱水、空調系統及冶金、橡膠、印染、制糖等工業部門。用來輸送溫度不超過180℃，進口壓力不高于0.8MPa的介質。
流量Q 5.4~400m3/s
揚程H 4~80m
IRG型單級熱水泵|單吸熱水循環泵|不銹鋼熱水泵型號說明：
IRG100－65J－200A
IRG－單級單吸熱水離心泵
100－吸入口直徑
65－排出口直徑
J－表示電機轉速改變
200－葉輪名義直徑
A－表示葉輪直徑改變（B、C分別表示第二、按次切割葉輪）
IRG型熱水泵結構型式：
泵為臥式安裝，水平軸向吸入，向上徑向吐出。泵體為后開門式，可不拆卸泵體、吸入和排出管進行檢修。泵的軸封采用填料密封或機械密封。軸承為滾動軸承，采用稀油潤滑。泵蓋有兩種，一種是內接水封孔，另一種是外接水封空，訂貨時必須明確。
IRG型熱水泵旋轉方向：
從電動機端看，泵為逆時針方向旋轉。
IRG型熱水泵主要零件材質：
泵的過流部件材質，一般為灰口鑄鐵。
IRG型熱水泵成套范圍：
成套供應泵、電機、公用底座、聯軸器，同時提供止回閥、閘閥、低閥、吐出錐管，其中是否配吐出錐管，用戶必須根據管路裝置注明。
立式單級熱水管道離心泵工作條件
1. 吸入壓力≤1.0MPa，或泵系統高工作壓力≤1.6MPa，即吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為≤2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2. 環境溫度＜40℃，相對濕度＜40%。
4. 所輸送介質中固體顆粒體積含量不超過單位體積的0.1，粒度＜0.2mm。
注：如果用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便本廠采用耐磨式機械密封。
