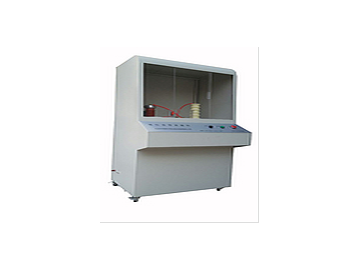

點擊圖片查看大圖電壓擊穿強度試驗機依據標準
儀器依據以下標準中對擊穿電壓部分的要求制造
1、GB1408.1-2006《絕緣材料電氣強度試驗方法》
2、GB1408.2-2006《絕緣材料電氣強度試驗方法
第2部分：對應用直流電壓試驗的附加要求》
3、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》
4、ASTM D149《固體電絕緣材料工業電源頻率下的介電擊穿電壓和介電強度的試驗方法》
電壓擊穿強度試驗機用途
主要適用于固體絕緣材料如絕緣漆、樹脂和膠、浸漬纖維制品、云母及其制品、塑料、薄膜復合制品、陶瓷和玻璃等介質在工頻電壓或直流電壓下?lián)舸?qiáng)度和耐電壓時間的測試；該儀器采用計算機控制，可對試驗過程中的各種數據進行快速、準確的采集、處理，并可存取、顯示、打印。
電壓擊穿強度試驗機功能：
本儀器采用計算機控制，通過人機對話方式，完成對絕緣介質的工頻電壓擊穿，工頻耐壓試驗。
1、試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比。
2、可對試驗數據進行編輯修改，靈活適用；
3、試驗條件及測試結果等數據可自動存儲；
4、試驗報告格式靈活可變，適用于不同用戶的不同需求；
5、可對一組試驗中曲線數據的有效與否進行人為選定；
6、試驗結果數據可導入EXECL,WORD文檔編輯；
7、過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在0.1S內切斷電源；
8、儀器運行的持久性: 儀器可連續運行使用，不需為保護儀器而定期停機。
電壓擊穿強度試驗機主要技術參數：
|
序號 |
項目 |
參數 |
|
1 |
輸入電壓 |
AC 220V |
|
2 |
輸出電壓 |
AC：0～50KV；DC：0～30KV |
|
3 |
輸出功率 |
50 KVA |
|
4 |
測量范圍 |
0KV～50KV |
|
5 |
電壓測量誤差 |
≤ 2％ |
|
6 |
升壓速率 |
0.1kV/s ～10 kV/s |
|
7 |
耐壓試驗電壓 |
10～50KV連續可調 |
|
8 |
耐壓時間 |
0～4H（無電流導通情況下） |
|
9 |
電源 |
220V±10%的單相交流電壓和50Hz±1%的頻率，配置中包括儀器正常工作所 需的各種電源線、接地線及信號電纜 |
|
10 |
電源電壓穩定度 |
外界電源電壓波動≤10% |
|
11 |
長×寬×高 |
700mm×800mm×1650mm |
|
12 |
設備自重 |
100kg |
|
13 |
運行環境 |
溫度：15 ～ 30℃，相對濕度：30%～85%能夠穩定運行。 （用戶實驗室自行準備） |
|
14 |
接地要求 |
儀器需要單獨接地，接地附合國家標準要求，金屬棒深埋地下至少要1.5米以下 |
|
15 |
接地電阻要求 |
≤4Ω（用戶實驗室自行準備） |
電壓擊穿強度試驗機主要配置：
|
序號 |
配置 |
數量 |
單位 |
|
1 |
主機 |
一 |
臺 |
|
2 |
試驗臺 |
一 |
個 |
|
3 |
油盒 |
一 |
個 |
|
4 |
試驗電極 |
三 |
個 |
|
5 |
自動放電裝置 |
一 |
套 |
|
6 |
試驗軟件 |
一 |
套 |
|
7 |
計算機 |
一 |
臺 |
|
8 |
噴墨打印機 |
一 |
臺 |
|
9 |
電源線+數據線 |
一 |
套 |
電壓擊穿強度試驗機安全說明：
1、設備要安裝單獨的保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。
2、直流試驗放電保護功能:在設備做完直流試驗時,當開啟試驗門時設備會自動保護,直至使用設備上的放電裝置放電后保護會自動取消.(注：因?yàn)橹绷髟囼?yàn)后不放電會危險到人身安全,不能直接拿取電極,起到提醒使用人員放電以免造成人身傷害)。
3、增配試驗手動放電裝置，隨主機為一體化，當直流試驗過程中突然斷電，可采用手動放電棒進行放電，保證試驗人員的人身安全。
4、該試驗設備的電路設有多項保護措施，主要有：過流保護、失壓保護、漏電保護、短路保護、直流試驗放電保護等。
5、六級高壓安全斷電控制：
|
1 |
總電源開關 |
|
2 |
高壓斷電開關（鑰匙開關） |
|
3 |
調壓器復位開關 |
|
4 |
試驗箱門安全開關 |
|
5 |
高壓變壓器輸入端限流空開 |
|
6 |
漏電保護開關 |
