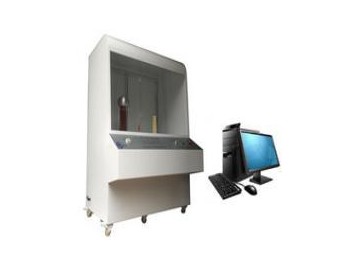

ZJC-50KV微機控制塑料介電強度測試儀

一、塑料介電強度測試儀用途：

ZJC-50KV電壓擊穿試驗儀采用計算機控制，通過人機對話方式，完成對絕緣介質的擊穿電壓強度的測試，工頻耐電壓擊穿強度的測試。擊穿電壓設備和介電強度測試儀器可對試驗過程中的各種數據進行快速、準確的采集、處理，并可存取介電擊穿電壓數據、顯示、打印。本電壓擊穿設備主要適用于固體絕緣材料如絕緣漆、樹脂和膠、浸漬纖維制品、云母及其制品、塑料擊穿電壓、薄膜電壓擊穿儀器復合制品、陶瓷和玻璃耐電壓擊穿強度等介質在工頻電壓或直流電壓下?lián)舸?qiáng)度和耐電壓時間的測試。

二、塑料介電強度測試儀依據標準：

1、GB1408.1-2006《絕緣材料電氣強度試驗方法》

2、GB1408.2-2006《絕緣材料電氣強度試驗方法 ，第2部分：對應用直流電壓試驗的附加要求》

3、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》

4、ASTM D149《固體電絕緣材料工業電源頻率下的介電擊穿電壓和介電強度的試驗方法》

三、塑料介電強度測試儀功能：

1、試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比。

2、可對試驗數據進行編輯修改，靈活適用；

3、試驗條件及測試結果等數據可自動存儲；

4、試驗報告格式靈活可變，適用于不同用戶的不同需求；

5、可對一組試驗中曲線數據的有效與否進行人為選定；

6、試驗結果數據可導入EXECL,WORD文檔編輯；

7、過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在0.1S內切斷電源；

四、塑料介電強度測試儀主要技術參數：

1、輸入電壓： AC 220V

2、輸出電壓AC： 0～50KV；DC：0～50KV

3、輸出功率：5KVA

4、測量范圍：0～50KV

5、電壓測量誤差：≤ 2％

6、升壓速率： 0.1kV/s ～3kV/s

8、耐壓時間：0～4H

9、電源：220V±10%的單相交流電壓和50Hz±1%的頻率

10、電源電壓穩定度外界電源電壓波動：≤10%

11、長×寬×高：700mm×800mm×1650mm

12、設備自重：100kg

13、運行環境溫度：15 ～ 30℃，相對濕度：30%～85%能夠穩定運行。

14、擊穿電壓測試儀器接地要求需要單獨接地，接地附合國家標準要求

五、塑料介電強度測試儀主要配置：

1、主機   一臺

2、試驗臺 一個

3、油盒   一個

4、試驗電極 三個

5、放電裝置 一套

6、試驗軟件  一套

7、計算機  一臺

8、噴墨打印機   一臺

9、檢測證書一份

六、塑料介電強度測試儀安全說明：

1、要安裝單獨的保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。

2、直流試驗放電保護功能:在設備做完直流試驗時,當開啟試驗門時設備會自動保護,直至使用設備上的放電裝置放電后保護會自動取消。

3、增配試驗手動放電裝置，隨主機為一體化，當直流試驗過程中突然斷電，可手動進行放電，保證試驗人員的人身安全。

4、該試驗設備的電路設有多項保護措施，主要有：過流保護、失壓保護、漏電保護、短路保護、直流試驗放電保護等。
