ABB TU810V1 與protool不同，由于wincc本身沒有提供直接與simotion通訊的驅動程序，因此無法通過組態實現通訊。考慮到simotion的編程軟件scoutv4.0可以將運動控制器中的變量表生成標準的opc文件后被計算機上的simatic net軟件所加載，而simaticnet又提供了標準的opc通訊接口，因此可以實現與監控軟件wincc的數據通訊。
廈門岳航計算機工程有限公司
聯系人：李素云
企業QQ：2851195446，2851195466
手機：18965423501
座機：0592-5165501
這樣，wincc作為opc通訊的客戶端，simaticnet作為opc通訊的服務器，而simotion通過自身生成的標準的opc文件與simaticnet進行連接，從而實現了數據由底層*終到上層的傳遞。其性能完全可以替代protool的作用。
通訊準備條件
為實現數據的連通，上位機應安裝相應的操作系統和應用軟件，目前項目服務器上安裝了以下西門子組態和編程軟件，其名稱和功能描述如下所述：
windows server 2003 standard edition multi-language sp1
step7 v5.4 sp1用于plc編程和組態opc服務器。
simotion scout v4.0 hf8 用于simotion編程和生成動態的opc文件
wincc v6.2亞洲版 作為標準的opc客戶端與opc服務器建立通訊連接。
simatic net 2006 hf1導入simotionscout生成的動態opc文件并作為標準的opc服務器為客戶機提供數據源。
服務器與simotion控制單元通過標準的工業以太網相連接。保持同一網段。
將scout變量表導出為動態的opc文件
在simotionscout中，不同的邏輯程序塊對應著不同的變量symbol表，這就需要將不同變量表中的通訊變量導入到統一的watchtable中。為此，先在scout中的programs一欄中右鍵點擊insert watchtable建立通訊表并取名為time_synchr。

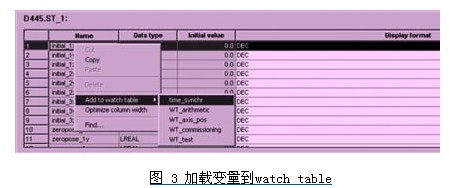

在各個變量symbol表中選中要加載的變量，右鍵選擇add to watchtable功能后選擇剛生成的watch table表導入，如圖3。
