環(huán)球塑化網(wǎng) www.PVC123.com 訊：
親水性聚氨酯軟質(zhì)泡沫塑料大部分應(yīng)用于制造海綿、地毯或織物襯里、耐火絕緣層等，最近更有在農(nóng)藝、花卉種植方面用于人工土壤。它對水有較大的親和力和較大的吸水率。
親水性泡沫塑料的制造主要是在聚合物分子鏈內(nèi)引入親水鏈節(jié)或基團(tuán)，例如在聚醚或聚酯分子鏈中引入氧化乙烯或三乙醇胺等各種親水性鏈節(jié)，同時(shí)可以用改變親水性鏈節(jié)的比例來調(diào)節(jié)泡沫塑料的吸水量。

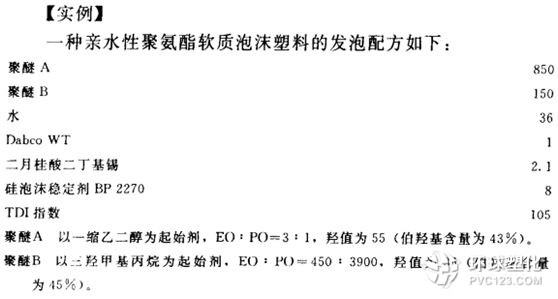

發(fā)泡后，在70℃熟化15min，測定制品密度為0.026g/cm3，吸水率為1.53g/g。

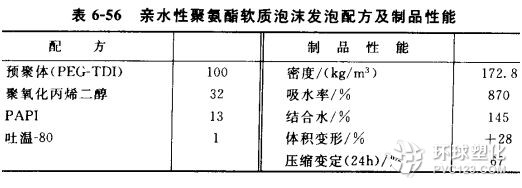

另有以聚氧化乙烯二醇和多異氰酸酯制成親水性泡沫塑料，其吸水容量則更大。例如以聚氧化乙烯二醇和二異氰酸酯制成預(yù)聚體，然后進(jìn)行發(fā)泡，其配方及制品性能可參見表6—56。
