聚氯乙烯擠出硬片
概述 聚氯乙烯擠出硬片是聚氯乙烯硬片中的一個(gè)品種。是由聚氯乙烯樹(shù)脂、增塑劑、穩(wěn)定劑等多種原料按一定配比經(jīng)捏合、擠出成型而制成的，聚氯乙烯擠出硬片分為普通級(jí)和無(wú)毒級(jí)兩種。聚氯乙烯擠出硬片通過(guò)熱成型等二次加工形式可制成各種制品。普通硬片可用于工業(yè)產(chǎn)品包裝、室內(nèi)裝飾、制作廣告牌等，無(wú)毒硬片主要用于食品、醫(yī)藥和醫(yī)療器械包裝。
聚氯乙烯擠出硬片原料及典型配方
聚氯乙烯擠出硬片原料及典型配方見(jiàn)下表所列。
| 聚氯乙烯擠出硬片原料及典型配方（質(zhì)量分） | |||||
| 原料名稱(chēng) | 彩色硬片 | 無(wú)毒透明片 | 原料名稱(chēng) | 彩色硬片 | 無(wú)毒透明片 |
| 聚氯乙烯 | 100 | 100 | 色料 | 適量 | |
| 三堿式硫酸鉛槳 | 5 | 二氧化鈦 | 適量 | ||
| 二堿式亞磷酸鉛漿 | 5 | 環(huán)氧大豆油 | 3 | ||
| 硬脂酸 | 0.3 | 0.5 | 辛基硫醇錫 | 3 | |
| 硬脂酸鈣/鋅復(fù)合粉 | 0.3 | 0.3 | 鄰苯二甲酸二辛酯 | 0.5 | |
| 脂肪醇 | 2 | 藍(lán)紫色料 | 適量 | ||
| MBS | 5~10 | 5~10 | |||

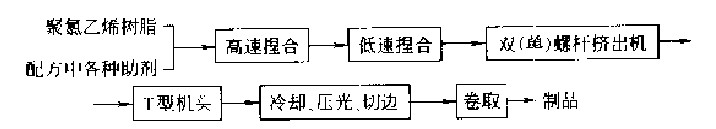

聚氯乙烯擠出硬片生產(chǎn)工藝流程圖 生產(chǎn)工藝流程如下圖所示。
聚氯乙烯擠出硬片生產(chǎn)工藝
(1)捏合 將樹(shù)脂和各種助劑加人高速捏合機(jī)捏合30min左右，轉(zhuǎn)速在1000~1500r/min,然后排放到低速捏合機(jī)中充分?jǐn)嚢?，轉(zhuǎn)速在100~200r/min，時(shí)間約在30min左右。
(2)擠出 擠出機(jī)溫度控制見(jiàn)下表所列。
| 擠出機(jī)各段溫度控制表 | ||||||
| 項(xiàng)目 | 1 | 2 | 3 | 4 | 5 | 機(jī)頭頸 |
| 溫度 | 125℃ | 132℃ | 137℃ | 138℃ | 138℃ | 142℃ |
| 機(jī)頭溫度控制表 | ||||||
| 項(xiàng)目 | 左1 | 左2 | 中 | 右2 | 右1 | |
| 溫度 | 175℃ | 172~174℃ | 170℃ | 172~174℃ | 175℃ | |
擠出機(jī)螺桿轉(zhuǎn)速應(yīng)隨機(jī)調(diào)節(jié)。
(3)冷卻輥 上輥40℃、下輥46℃。
(4)牽引速度應(yīng)隨機(jī)調(diào)節(jié)。
聚氯乙烯擠出硬片主要生產(chǎn)設(shè)備及其特點(diǎn)
同擠出聚氯乙烯硬板設(shè)備。
聚氯乙烯擠出硬片產(chǎn)品性能及標(biāo)準(zhǔn)
采用國(guó)家標(biāo)準(zhǔn)GB/T 13520-92。
